继去年推出Snapdragon X2 Elite芯片后，高通如约发布了Snapdragon X2 Plus系列芯片，进一步丰富了其Windows产品线阵容。尽管未来我们或许会见证更多变体的诞生，但高通已在2026年国际消费电子展（CES 2026）上正式揭晓了两款新品。其中，X2P-64-100为十核版本，高通宣称其在Geekbench 6测试中，单核性能较上一代提升了35%，多核性能则提升了17%；而X2P-42-100则配备了六核。两款芯片的主频均高达4GHz，并搭载了X2-45 Adreno GPU及性能达80 TOPS的NPU。
相较于第一代Snapdragon X Plus，高通对规格进行了一定调整。两款新机型的主频依旧提升至4GHz，但高通在其低端X2 Plus SKU中采用了六核版本，而非上一代中的八核设计。尽管Snapdragon尚未确认更多变体，但未来我们极有可能见到这些芯片的其他版本。
部件编号 | 核心数（主核+性能核） | 最高频率（多核/单核） | 总缓存 | GPU（时钟频率） | NPU TOPS（INT8） | 内存（容量/传输速率） | 制程工艺 |
X2P-64-100 | 10（6+4） | 4GHz/4.04GHz | 34MB | X2-45（1.7GHz） | 80 | 128GB/9523MT/s | 台积电N3P |
X1P-64-100 | 10（6+4） | 3.4GHz/不适用 | 42MB | X1-85（1.25GHz） | 45 | 64GB/8448MT/s | 台积电N4 |
X2P-42-100 | 6（6+0） | 4GHz/4.04GHz | 22MB | X2-45（0.9GHz） | 80 | 128GB/9523MT/s | 台积电N3P |
X1P-42-100 | 8（8+0） | 3.2GHz/3.4GHz | 30MB | X1-45（1.25GHz） | 45 | 64GB/8448MT/s | 台积电N4 |
与X2 Elite芯片相同，X2 Plus系列亦采用台积电的N3P制程工艺，并基于高通的Oryon架构。高通将其异构架构中的核心重新命名为主核（性能核）和性能核（效率核），但理念保持一致：主核具备最高时钟频率，而性能核则采用空间优化设计，以实现更佳的多线程性能。
高端型号X2P-64-100共配备10个Oryon核心，其中6个为主核，4个为性能核。X2P-42-100同样配备6个主核，但无性能核。
(图片来源：高通)

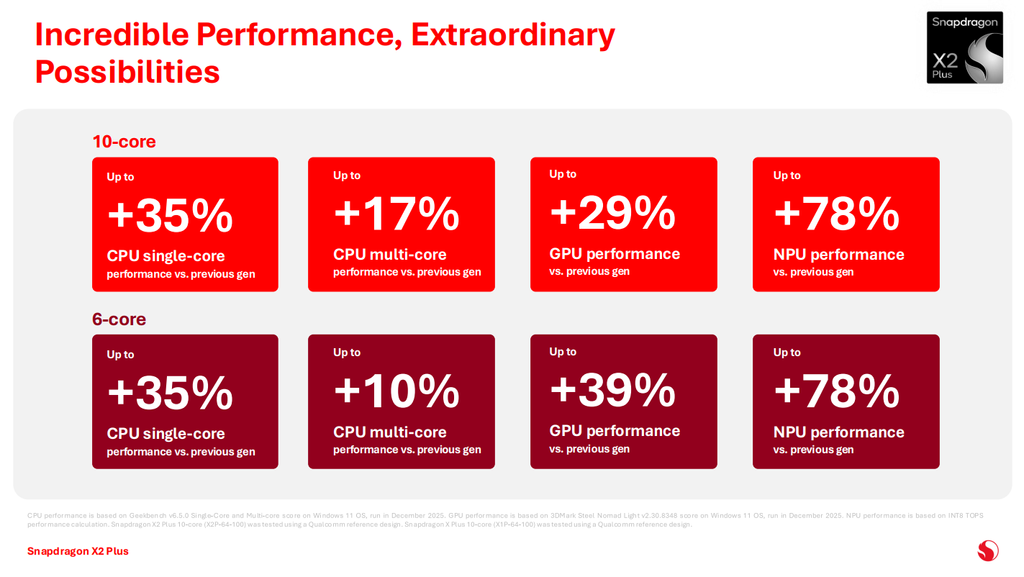

高通宣称，与X1P-64-100相比，十核X2P-64-100在Geekbench 6测试中，单核性能提升了35%，多核性能提升了17%。值得注意的是，X1P-64-100是十核X1P的降频版本，最高频率为3.4GHz。而X1P-66-100则是最高端的X1P芯片，频率可提升至4GHz。
相较于X1P-64-100，X2P-64-100的最高时钟频率提升了17%，因此部分性能提升源自于时钟频率的增加，但更新的Oryon架构亦功不可没。高通可能会发布这些SKU的降频版本，但鉴于命名方式以及我们从X2 Elite系列中观察到的情况，更高频率的变体似乎更有可能问世。
高通宣称，X2P-42-100同样实现了35%的单核性能提升，但多线程性能仅提升了10%。这并不意外，因为X2P-42-100是六核芯片，而上一代的X1P-42-100（和X1P-46-100）均为八核芯片。看来高通为了实现更高的能效而减少了核心数量，而这正是上一代八核X1 Plus芯片的短板。
(图片来源：高通)
(图片来源：高通)

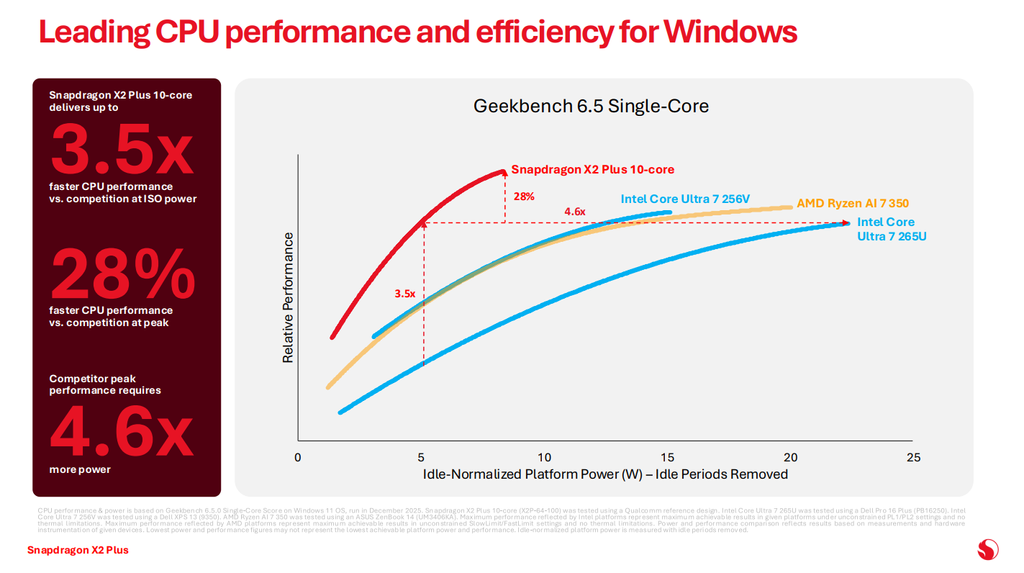

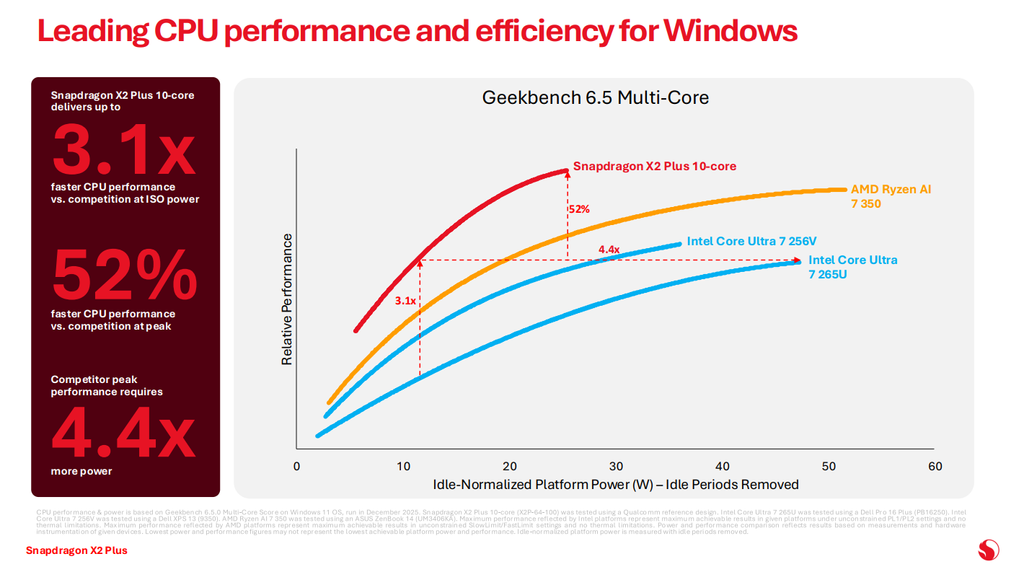

能效是高通的强项之一，而X2 Plus系列似乎也延续了这一优势。高通宣称，在Geekbench 6.5测试中，与同等功耗下的英特尔酷睿Ultra 7 265U（在此情况下分别为5W和10W）相比，X2-64-100的单核性能提升了3.5倍，多核性能提升了3.1倍。在峰值功耗下，高通宣称与酷睿Ultra 7 265U相比，其单核和多核性能分别提升了28%和52%。
(图片来源：Tom's Hardware)

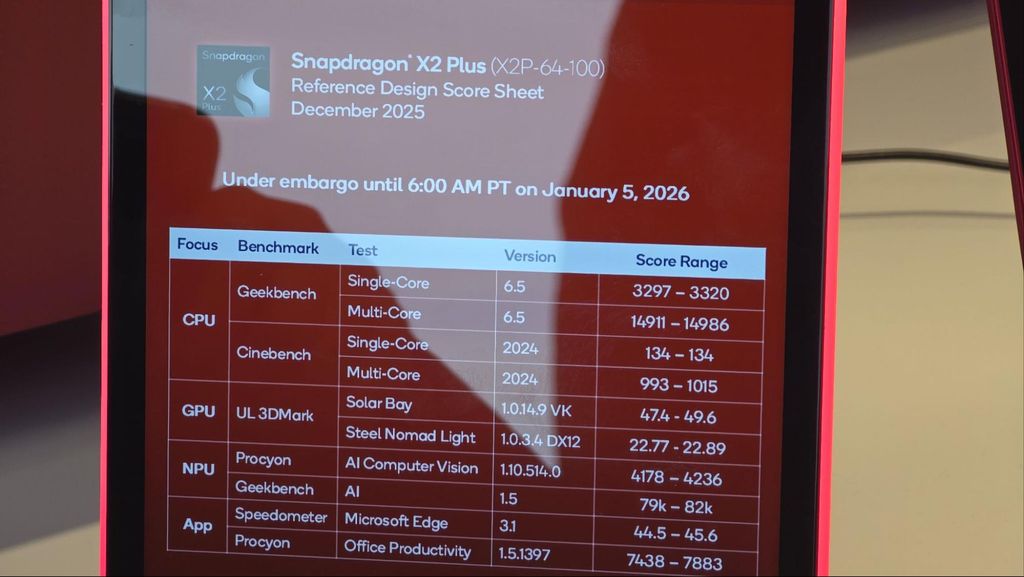

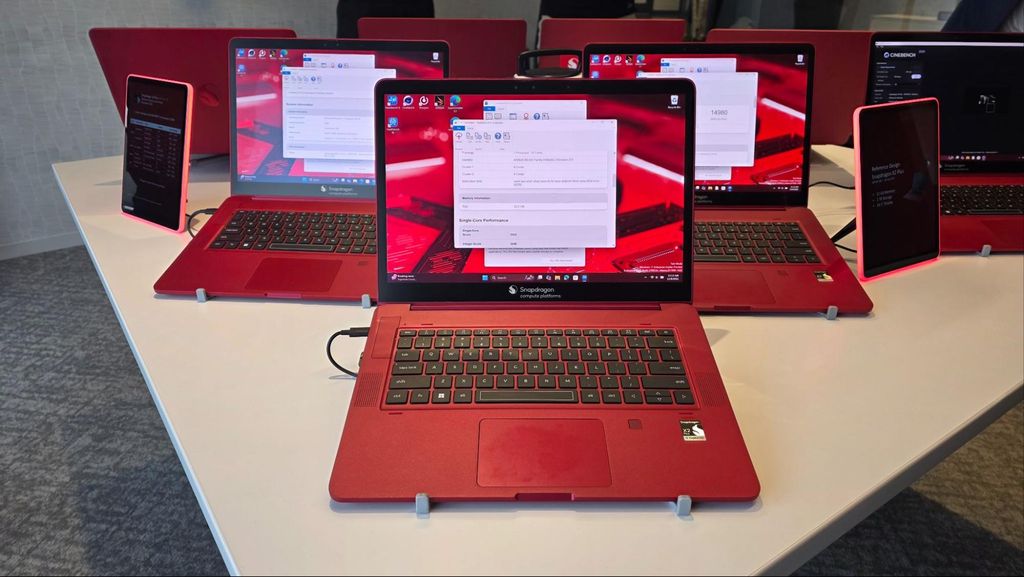

高通提供了X2P-64-100在一系列流行基准测试中的测试分数范围。在国际消费电子展（CES）前的一场活动中，我们亲眼见证了这款芯片在高通参考设计中的表现，其在Geekbench 6.5测试中的得分略高于高通公布的范围。
(图片来源：Tom's Hardware)

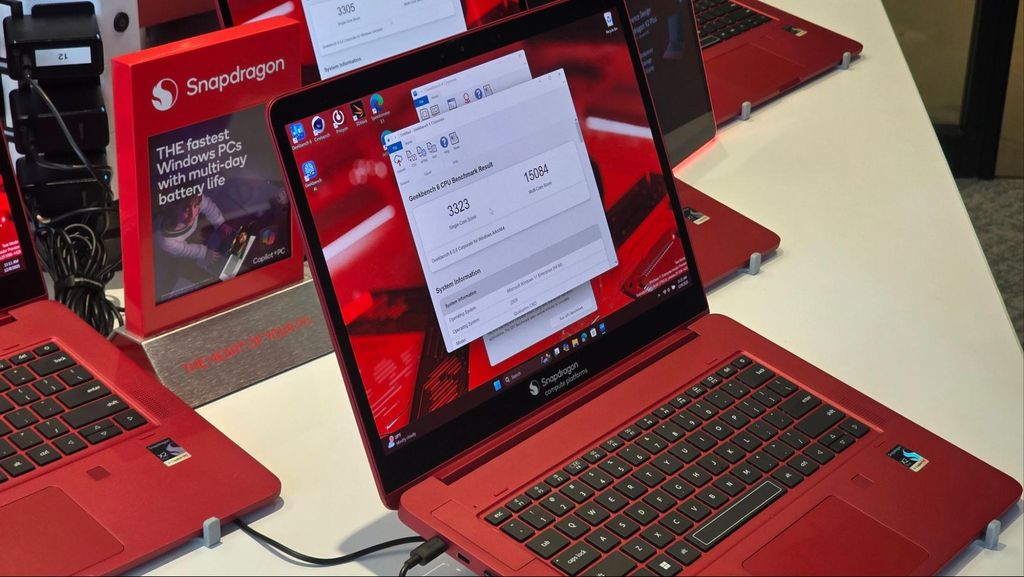

在活动期间的一次测试中，X2P-64-100在Geekbench 6.5测试中，单核得分为3323，多核得分为15084。作为对比，酷睿Ultra 7 256V的单核得分约为2700，多核得分约为10500；而锐龙AI 7 350的单核得分约为2900，多核得分约为12500。不过，请勿将这些数字视为直接对比，因为参考设计只能反映部分情况，而且即便是使用相同芯片的笔记本电脑，其测试结果也可能存在显著差异。
两款机型均搭载了更新的X2-45 Adreno GPU，但时钟频率不同。X2-64-100的GPU时钟频率为1.7GHz，而X2-42-100的GPU时钟频率为0.9GHz。尽管时钟频率存在巨大差异，但高通宣称这两款芯片的GPU性能相较于上一代均提升了高达29%。
(图片来源：高通)

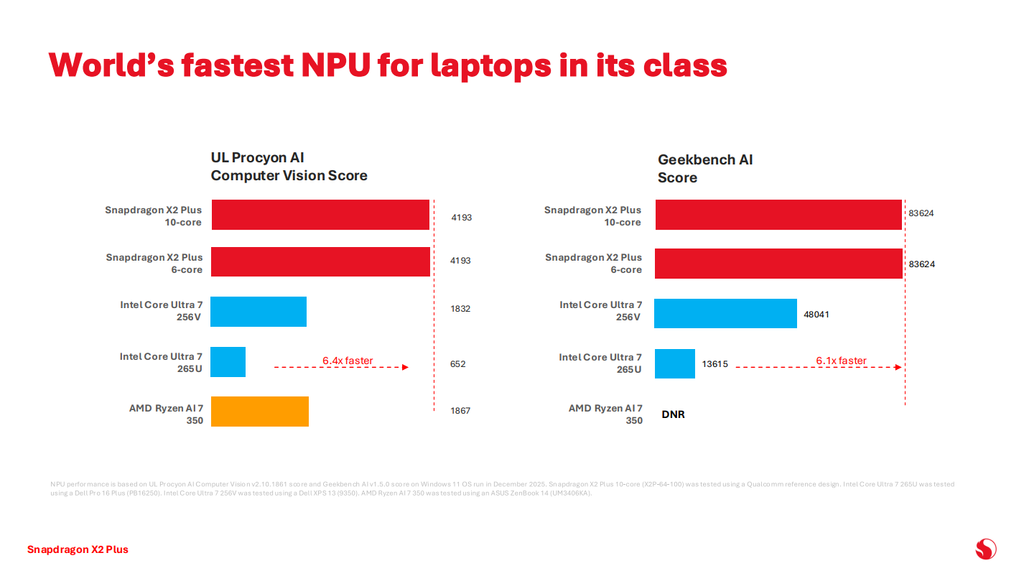

此外，这两款芯片还配备了高通更新的Hexagon NPU——与X2 Elite和X2 Elite Extreme芯片上搭载的相同——其INT8性能容量高达80 TOPS。它们还采用了与X2 Elite芯片相同的内存系统，支持高达128GB的LPDDR5X内存，运行频率高达9523MT/s。
高通方面透露，自今年上半年起，消费者便能在“部分领先原始设备制造商推出的特定设备”里发现X2 Plus芯片的身影。实际上，在国际消费电子展（CES）期间，我们已经目睹了一些搭载该芯片的产品。就拿惠普的OmniBook 5 14来说，它搭载的是X2P - 64 - 100芯片，内存最高可达32GB。
