IT之家 8 月 25 日消息，科技媒体 Wccftech 昨日（8 月 24 日）发布博文，报道称英特尔披露了 Wildcat Lake（酷睿 Series 3）系列处理器的相关细节。

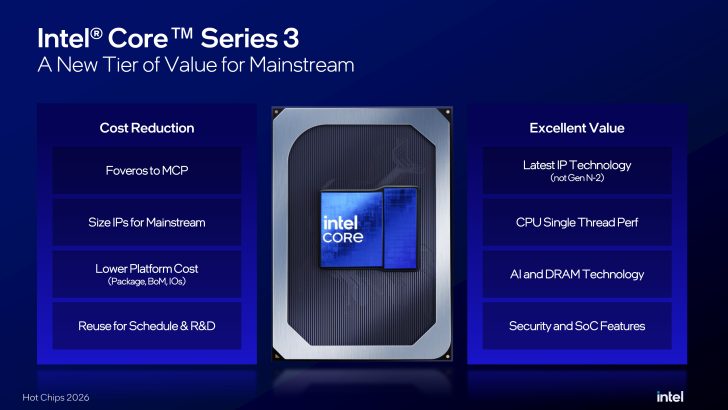

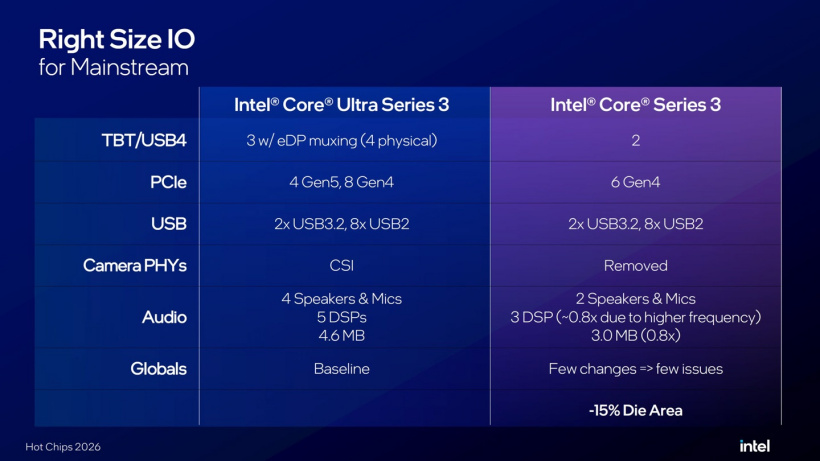

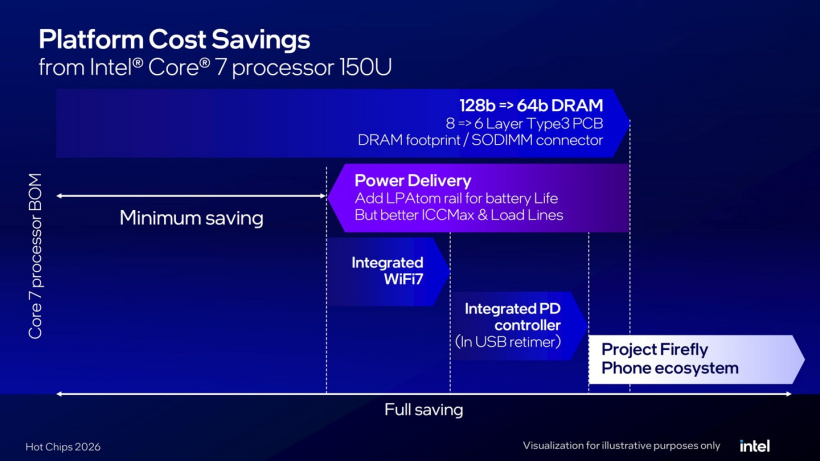

定位方面，英特尔 Wildcat Lake 主要面向入门级 PC，保留 Panther Lake 的基础架构，并通过封装、Die 面积、I/O 配置和优化主板设计降低平台成本。

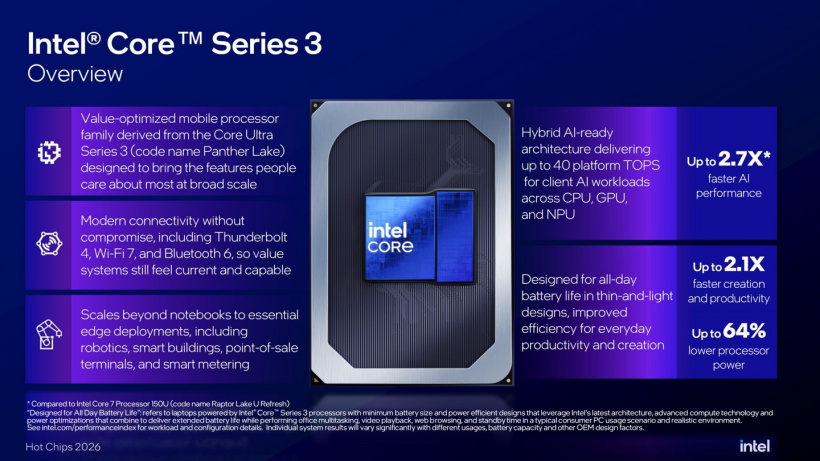

性能方面，Wildcat Lake 最高提供 40 TOPS 的平台 AI 算力，最高可达到 Raptor Lake U Refresh（酷睿 100 系列）的 2.7 倍；创作与生产力性能最高提升 2.1 倍，处理器功耗降低 64%。

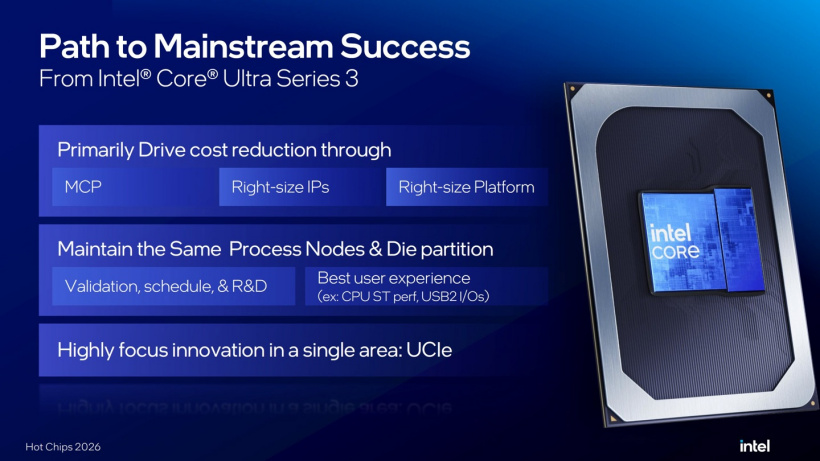

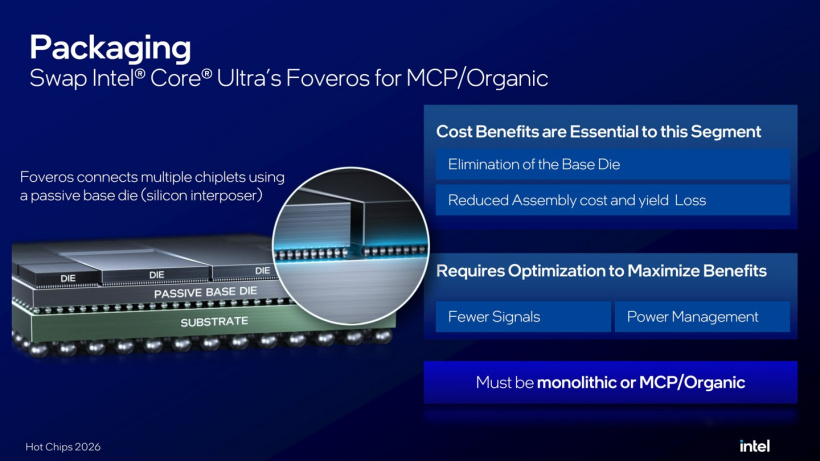

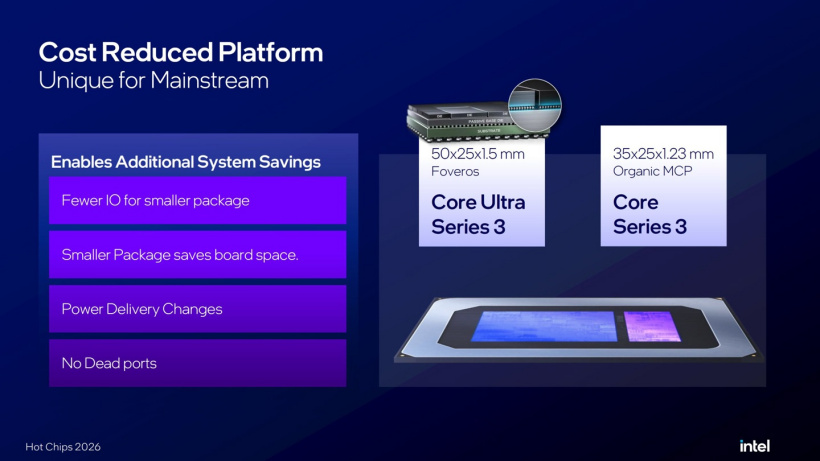

封装方案上，英特尔为降低封装成本和良率损失，Wildcat Lake 没有沿用 Panther Lake（酷睿 Ultra Series 3）的 Foveros 方案，改为使用有机多芯片封装（Multi-Chip Package，MCP）和 UCIe（Universal Chiplet Interconnect Express）方案。

其中有机多芯片封装是一种将多个功能不同的裸芯片（Die）垂直堆叠或水平排列，共同封装在同一个有机基质载板（Organic Substrate）上的先进封装技术。

而 UCIe 是半导体行业内的一个开源、标准化的芯粒（Chiplet）互连规范，定义了同一个封装内部（On-Package）不同芯片之间的通信标准，旨在打破过去的壁垒，让来自不同厂商、采用不同晶圆工艺节点的芯片能够像拼乐高积木一样，无缝地组装和协同工作。

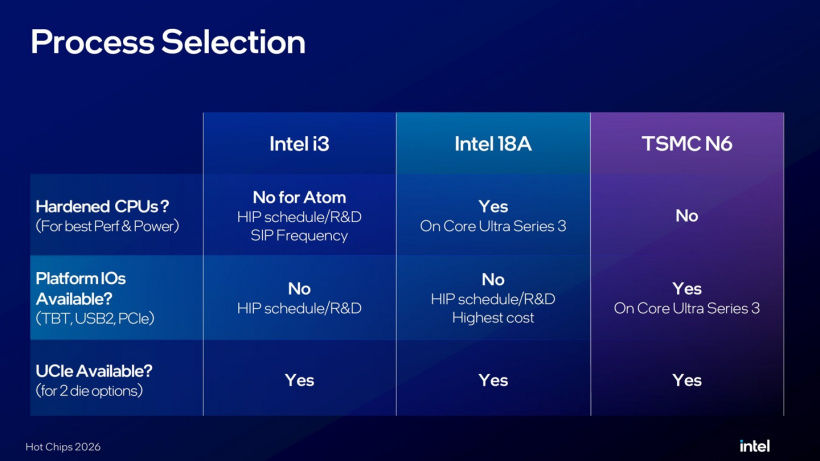

英特尔 Wildcat Lake 的计算 Die 采用 18A 工艺，I/O Die 采用台积电 N6 工艺。18A 支持双裸片方案的 UCIe 连接。

这一变化也带来代价。UCIe 的凸点间距为 110 微米，Foveros 为 36 微米。更大的间距要求更高的 GT/s 速率，并扩大 I/O 与控制器区域，让 Wildcat Lake 的 UCIe Die 间接口面积比 Foveros 方案大 70%。

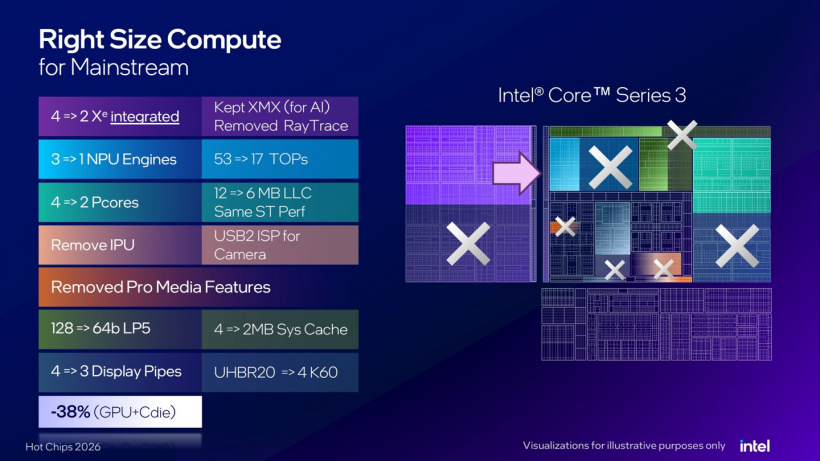

与 Panther Lake 相比，Wildcat Lake 的计算 Die 面积缩小 38%。具体变化包括：

• Xe 图形核心最多 2 个，Panther Lake 为 4 个；保留用于 AI 的 XMX，取消光线追踪功能。

• NPU 减至最多 1 个，NPU 算力为 17 TOPS，平台总算力为 40 TOPS；Panther Lake 平台为 53 TOPS，NPU 为 3 个。

• P-Core 减至最多 2 个，Panther Lake 为 4 个；保留相同单线程性能，末级缓存从 12MB 减至 6MB。

• 取消 IPU（图像处理单元）和用于摄像头的 USB 2 ISP。

• 取消专业媒体功能。

• LP5 内存位宽从 128 位降至 64 位，系统缓存从 4MB 减至 2MB。

• 显示管线最多 3 条，Panther Lake 为 4 条；保留 4K 60Hz 和 UHBR20 支持。
