英伟达等绝大多数芯片设计公司都是把一块大硅片做好线路后，切成小芯片，小芯片再互联起来做AI加速器，避免因为制造瑕疵而报废整块硅片，而有一家公司却“头铁”地偏偏不走这条路。

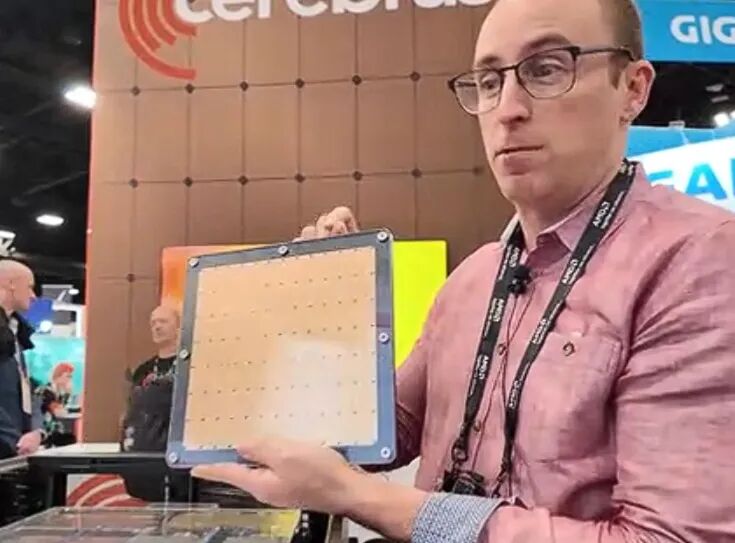

它直接把整块硅片当成一个芯片，大小如同21.5cm x 21.5cm的正方形果盘（面积与12寸晶圆所能截取的最大矩形面积相近），塞进了4万亿个晶体管和90万个核心，那就是“Cerebras”。
GPU 推理瓶颈是“内存墙”。英伟达绞尽脑汁绕着走，Cerebras则用晶圆级芯片把墙拆掉，而它的护城河主要在台积电之外的设计、容错和封装环节。
本文主要围绕Cerebras的WSE（晶圆级引擎）产品是什么、能解决GPU什么问题、以及WSE是如何制造以及难点在哪。在下篇中将主要对Cerebras公司的经营表现以及未来展望展开。
以下是详细分析
一、Cerebras做什么？
Cerebras的核心是WSE（晶圆级引擎，Wafer Scale Engine），这个命名是区别于常规芯片都是Die级别，而非晶圆Wafer。
同行 常规是把一张晶圆切成几十上百颗一张邮票大小（800mm²）裸片，再用高速互连拼回去、当成一个大加速器用。
Cerebras的逻辑是：既然最后还要拼回去，为什么要先切？于是把全部、各类计算都刻在一整片晶圆上。

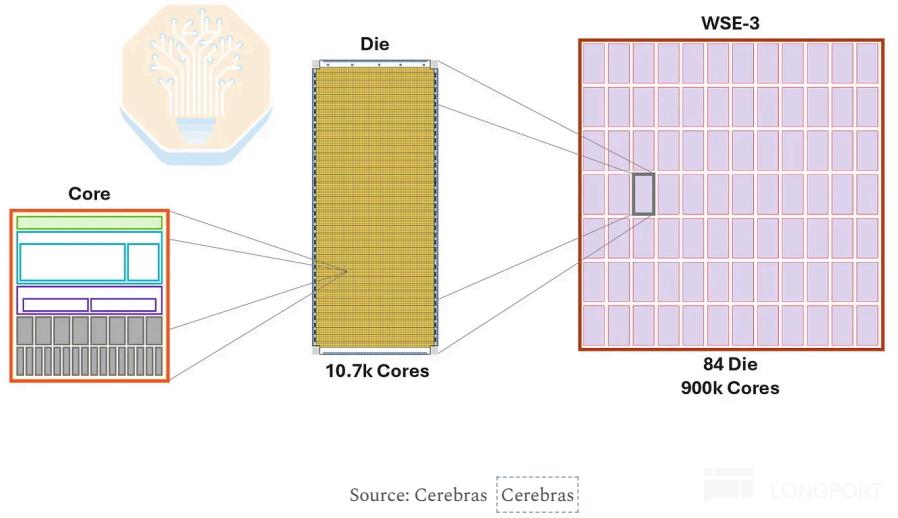

Cerebras将整片晶圆划分成12列x7行的84个完全相同的网格（die），其中这84个不是独立的芯片，在互为邻居的片之间是互联的，84块构成了“一整个芯片”。
在每个die中有1.07万个激活核心core，其中每个核心仅0.05平方毫米。那么一个晶圆（芯片），就对应有90万个激活核心（实际有97万个左右物理核心，结合良率约有7%的设计冗余）。

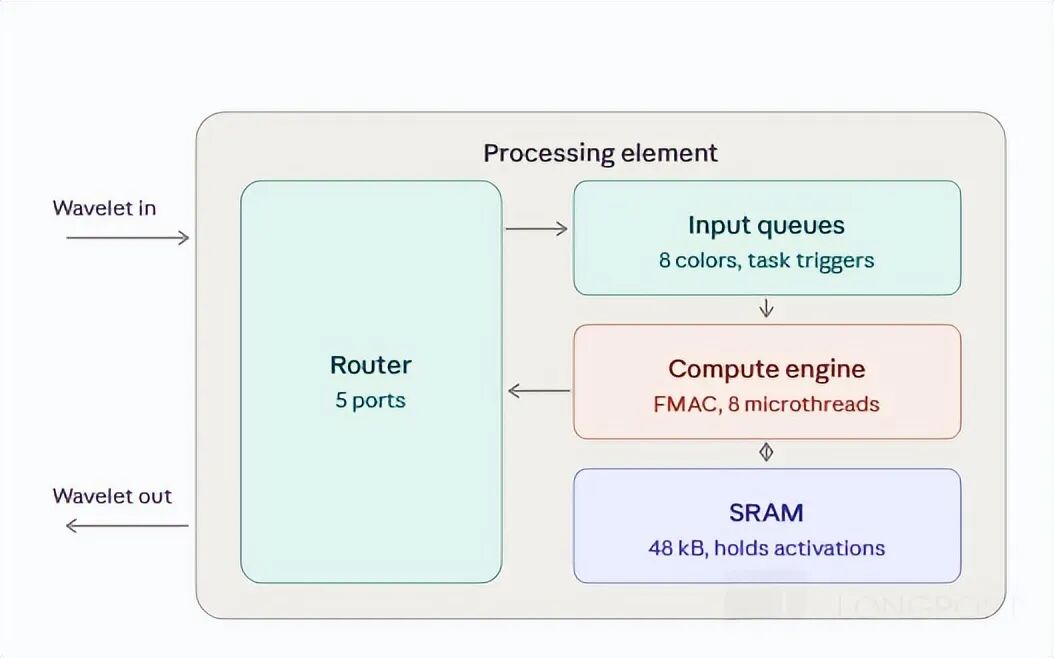

具体来看，在单个核心之中主要塞了三个东西：一个路由器、一个计算引擎和48KB的SRAM（单晶圆97万个核心大致对应44GB的SRAM）。面积大约是对半分，一半给逻辑，一半给存储。
这种走果盘大小芯片模式的WSE路线，目前只有Cerebras一家，并且因为WSE单核的面积仅为0.05平方毫米（英伟达、苹果的单元面积在3平方毫米左右），尺寸标准只此一家。
WSE单核内的计算核心、路由器、SRAM组合架构都是由Cerebras自研的， 但SRAM上，不同于HBM芯片厂的外采，bit cell设计和代工是由台积电来完成，包含在晶圆报价中。

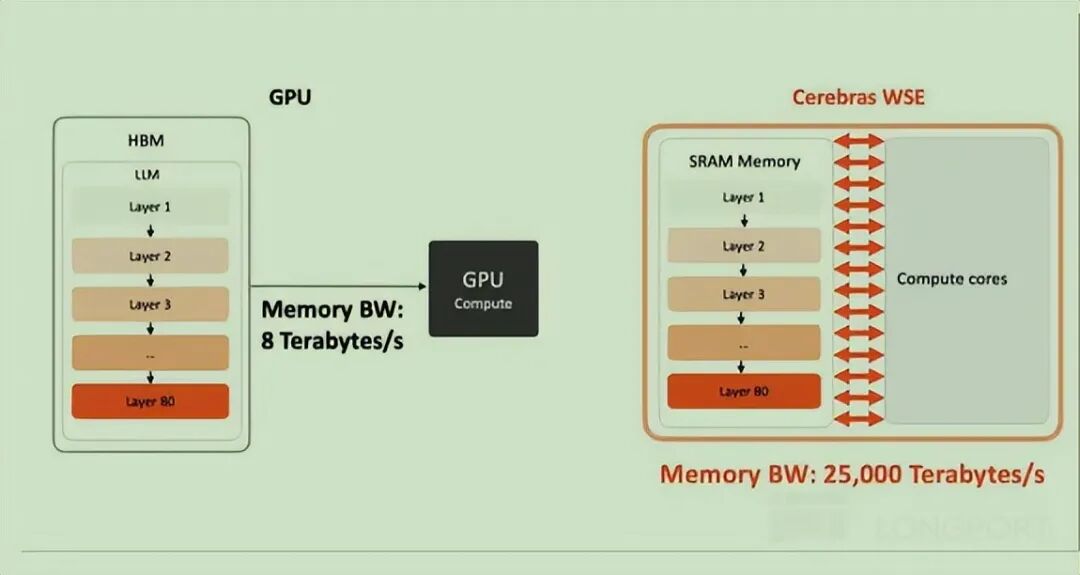

在实际的工作中，GPU和WSE（Cerebras）的区别主要在于：
1）GPU是一座图书馆。全套百科全书（权重）放在书库里（HBM），上百个读者（SM，核心计算单元）坐在阅览室。每要写一个字，所有读者都得把整套书完整翻一遍。书库到阅览室只有一条走廊，每秒能过8TB的书；
2）WSE（Cerebras）没有选择建图书馆。它雇了90万个人（核心），每人背下整套书里的一小段。没有书库，没有走廊，也没人需要跑腿。要写一个字的时候，只要把题目念一遍，每个人立刻从记忆里报出自己那一段的答案，汇总一下就完了。
在WSE的情况中，单个核心中的三个部件作用分别是：
①SRAM：主要部分是用来存放权重（背下的一页书），其中一小部分是用来放激活值、KV cache等（草稿纸）；
②计算单元：主要在一个数（激活值）送过来的时候，它负责乘一次、加一次；没有数传过来，就坐着不动、不耗电；
③路由器：是用来传题目和收答案的。主要工作是“把题目念给所有人”、“把大家的答案收回来汇总”、“把答案送去下一站”。
基于WSE构建方式不同，能克服GPU最主要面临的问题就是缩短了运输时间，解决“内存墙”。
这是因为GPU的权重在HBM，每个Token都要完整“搬一次”（B200/B300带宽8TB/s）。而WSE直接将权重搬进了SRAM，就在计算单元旁边。
二、GPU针对“内存墙”的努力
HBM的搬运时间远远大于GPU的计算时间。如果以Llama 70B 模型（FP8）为例，参考B300的情况，HBM的搬运时间约为8.8ms，而GPU计算所用的时间仅为0.028ms，相对搬运的时间不到0.5%。
这意味着99.5%的时间都在等权重从HBM搬过来，导致了GPU算力的闲置，这也是推理场景主要瓶颈。
注：HBM搬运时间=70B参数x单参数占用1B空间/8TB/s带宽=8.8ms；GPU计算时间=2次运算x70B参数/5PFLOPS GPU计算速度 =0.028ms。

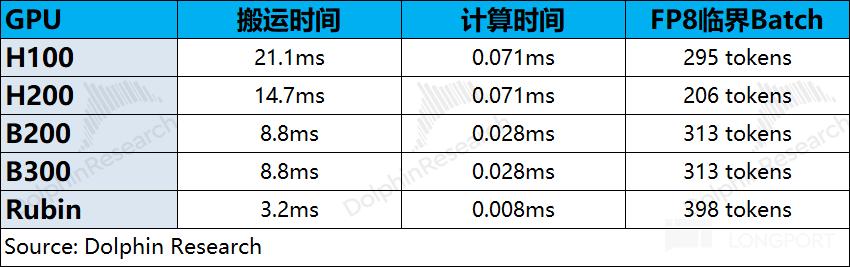

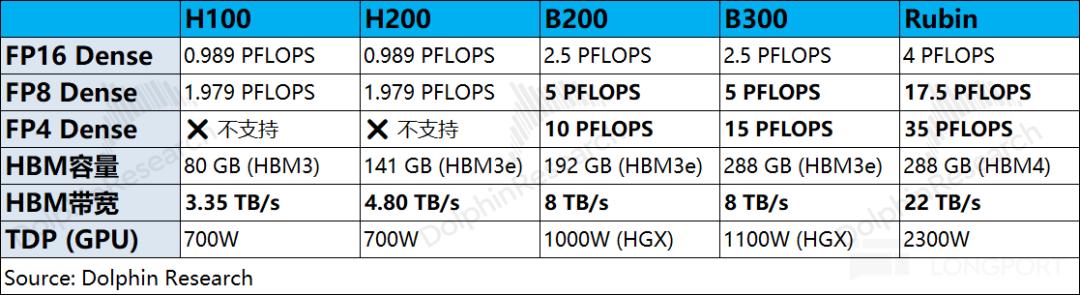

从英伟达各代GPU参数来看，即便下一代Rubin将HBM带宽提升了2.75倍到了22TB/s，但Rubin GPU 17.5PFLOPS的计算速度，提升了3.5倍。GPU的闲置时间仍有99.5%。
对于这么大的算力闲置，目前GPU想到的方案是拼团（Batching）。因为所有用户都要读同一套权重，既然这一趟已经“花时间”去搬运了，顺手把其他人的题目也一起算了（本身99.5%的时间都在发呆）。
拼团的目的在一次搬运任务完成后，让上百个计算任务同时进行，抹平搬运数据所需的时间，这就可以测算出目前理论上的拼团上限值（313->398）。在这个临界点之下，意味着还在“浪费”算力；而高于这个临界点，表明在“浪费”带宽。
“拼团”能提高GPU计算的使用效率（经济性），但在客户端还是会带来一些问题，从而影响用户体验：
1）KV cache会限制拼团上限：虽然权重是共享的，但是每个用户的对话记忆（KV Cache）都是私有的。
在Llama 70B模型里，每个token按照FP8精度，要占用160 KB的空间。一个用户对话如有8K上下文，单用户KV Cache 就要占用1.3GB（即8192x160KB=1.3GB）。

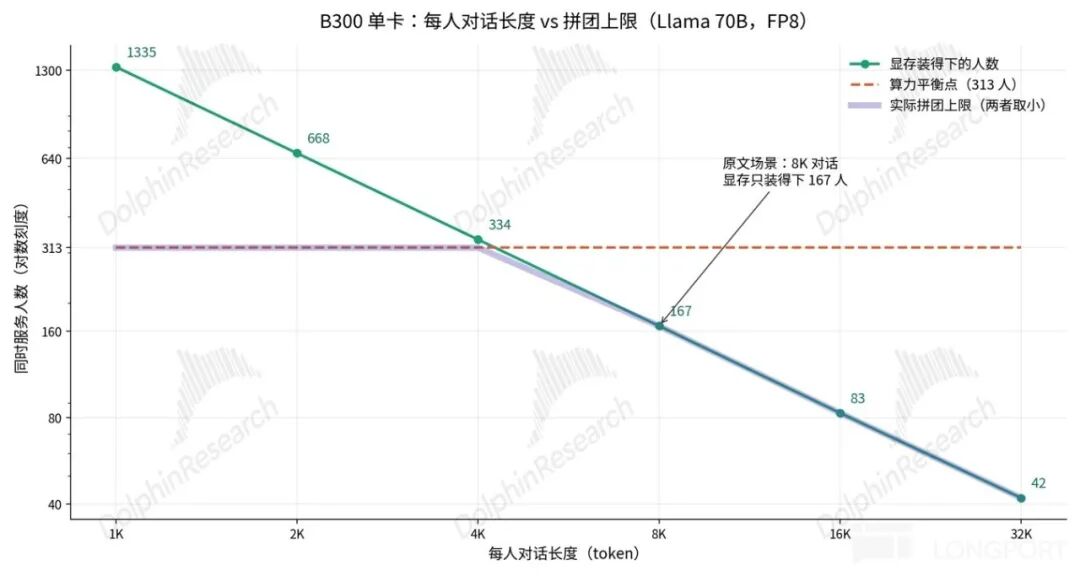

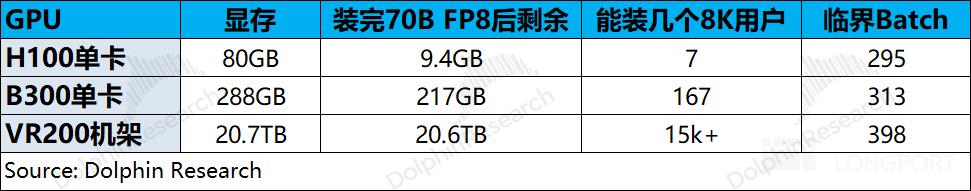

以B300单卡为例：显存288GB，在装完70B FP8模型参数后，HBM还剩217GB空间，一个用户占1.3G的KV Cache，那么一张卡也就同时服务167个8K上下文长度的用户。
此前我们测算的batch临界值在313，这意味着实际拼团上限在167这个位置就到顶了，KV Cache已经把HBM塞满了，限制了拼团的上限；
2）延迟与吞吐的死结：在吞吐（服务商的单位成本）改善的同时，拼团会带来首字延迟（等团凑齐）、字间延迟（抢资源）的情况，这就导致所有GPU推理API都有“快但贵”和“慢但便宜”的两档。
基于“拼团”带来的问题，GPU厂商（英伟达）也在寻求克服的方法：
方法一 从单卡迈向机架，扩大整个机架的显存（打破KV Cache的天花板）：从英伟达的H100->B300->VR200机架来看，机架级显存方案能克服KV Cache上限的困扰，从而优化“拼团”的效果。

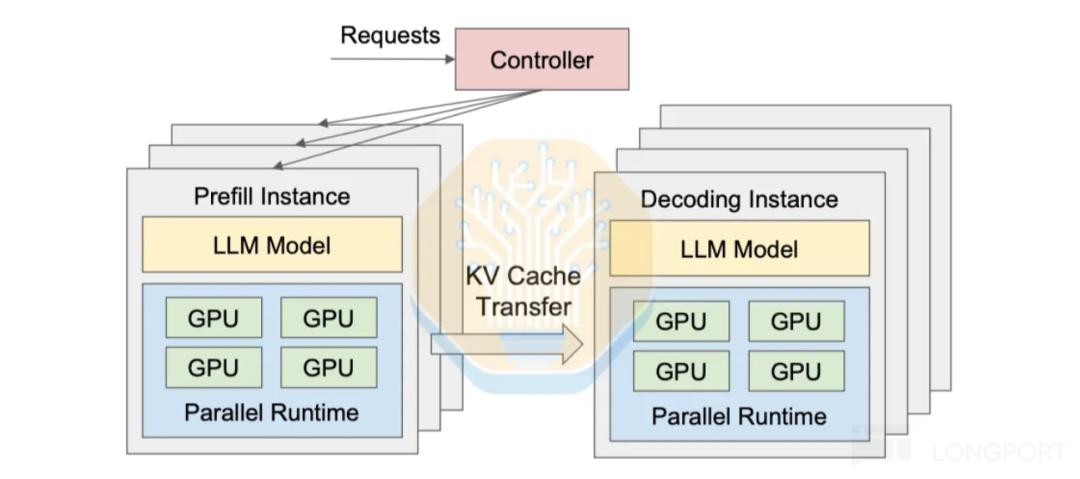

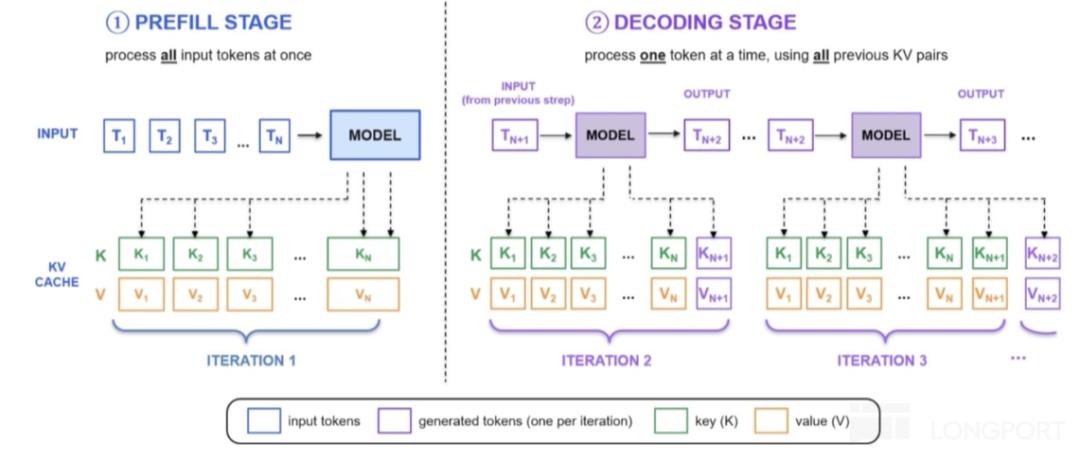

方法二 系统级分解——解耦推理（Disaggregated Inference）：把Prefill（预填充，生成KV Cache）和Decode（解码，消费KV Cache）拆成两套独立的GPU集群，中间由KV Cache池连接。
a）预填充阶段Prefill：是处理完整的输入上下文。它是计算密集型的，非常适合GPU 处理；
b）解码阶段Decode：负责预测新token，且受限于内存带宽。解码阶段对延迟非常敏感，因为模型是逐个预测新token的。
在传统GPU方案中Attention和FFN（前馈网络）是抢着用HBM（争带宽）；而英伟达购买Groq之后，新一代架构VR200引入了以Groq的LPU为核心的LPX机架，进一步将Decode拆分成Attention和FFN两部分：
①Attention（回看前文）：如果有前文，需读历史上所有token的K和V（=KV Cache）。VR200中的Attention能独享全部HBM带宽，不用和FFN抢带宽；
②FFN（前馈网络，使用自身知识来做计算）：无或无需前文只看当前token来算，就使用LPX机架的LPU计算芯，这种芯片上的片上内存SRAM非常大，主要是存FFN权重。由于权重常驻SRAM，不需要从HBM搬运，可以实现极低的延迟计算。
系统级分解将推理阶段拆成了三段：Prefill（计算要求高）->Decode的Attention（KV Cache带宽密集）->Decode的FFN/MoE（参数带宽密集，但不依赖KV）。
针对于不同阶段的关键要素，GPU厂商（英伟达）提供了不同的方案：
a)Prefill环节对算力要求高但对HBM带宽要求低，可以选择英伟达“读题”专用芯片（如Rubin CPX）。
b)Decode 中的Attention需要在意KV Cache的读取速度，仍需要通用GPU（如Rubin、B300）；
c)Decode 中的FFN在意权重读取速度，可以采用SRAM预存权重（如LPU、Groq机柜），节省了从HBM输送的时间。

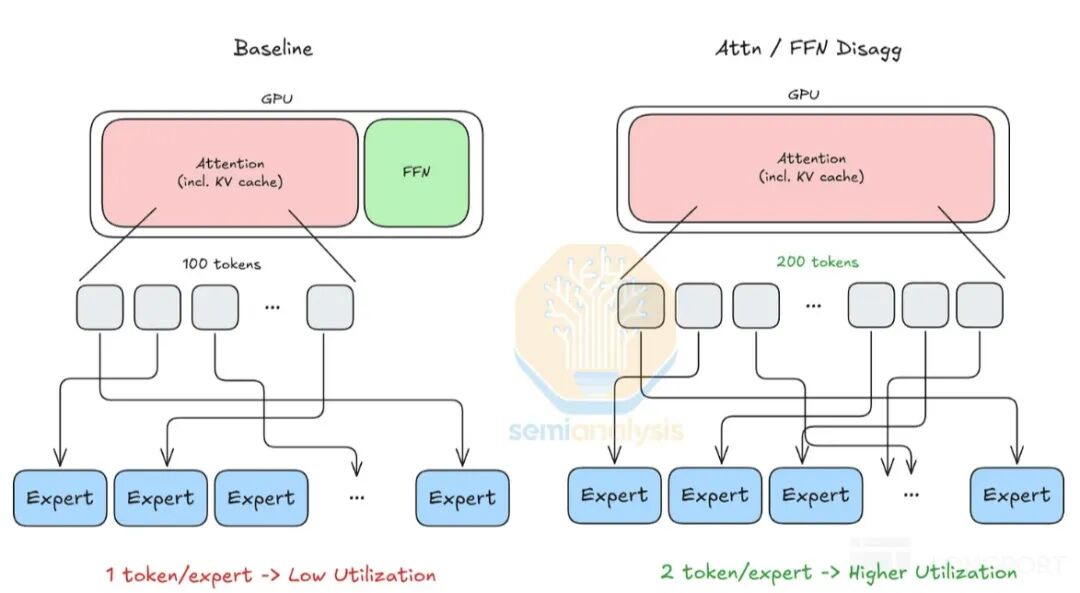

在解耦推理后，相对理想的状态是GPU仅执行Attention操作，其HBM容量可以完全分配给KV Cache，从而能增加其处理的Token总数，也提高了单个专家平均处理的数量/利用率。

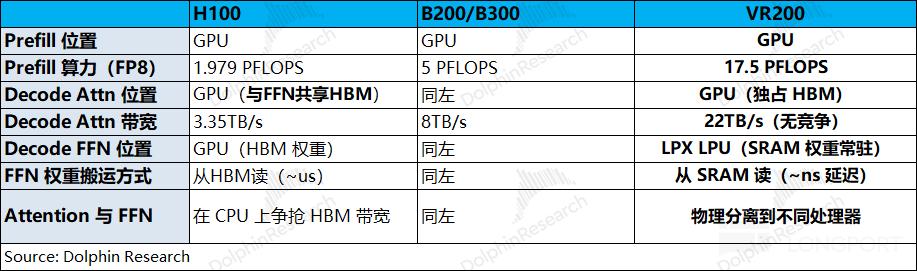

在英伟达从H100->B200/B300->VR200 NVL72的变化中：从H100到B200/B300，主要是在算力的提升，结构上没有变动，这主要有助于Prefill阶段；而从B200/300->VR200的改变更大，直接从结构上将推理拆成了三段。
其中，LPU的片上SRAM放模型FFN权重参数。但KV Cache的读取仍在HBM，“单次读取的延迟时间”没变，主要是减少搬运量。

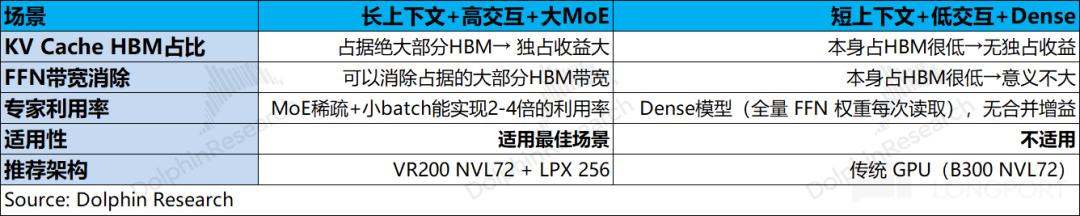

综合英伟达的VR200+LPU的方案，相对更适合于“长上下文+高交互+大MoE”的场景（
注：短上下文是指短对话（几K token）；超大Hidden Dim（超大隐藏维度）是指模型每一层的数据宽度很大，32k+的超大模型每层FFN达到11.3GB
三、Cerebras的WSE是怎么造的呢？
GPU厂商（英伟达）选择解耦推理并引入LPU，能一定程度缓解HBM拥挤的问题。由于LPU只承接了权重部分，KV Cache依然存在HBM，还是会受到HBM带宽（22TB/s）的影响。
不同的是，在Cerebras WSE方案里，KV Cache也直接存取在片上SRAM，片上带宽（21PB/s），读取延迟不到1ns（对比GPU方案0.1-1us），更适用于低延迟、愿意为速度买单的客户。
由于WSE与GPU方案不同，制造过程中也有着很大的不同。Cerebras的晶圆级芯片（WSE）是半导体工程史上最具颠覆性的设计之一。传统GPU一般采用的是“晶圆切割成小芯片（Die）再封装”，而WSE采用的是一整块晶圆能切出来的最大正方形就是一个大硅片的方案。

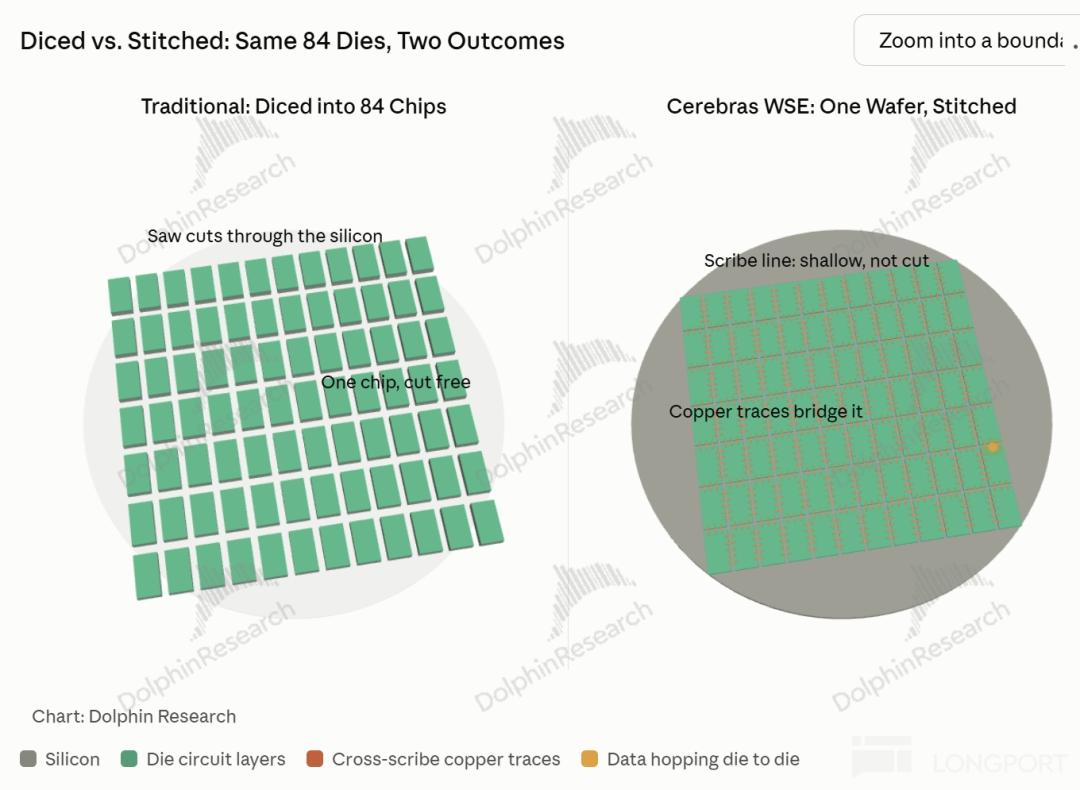

从上图来看，WSE只是对单个直径300mm的晶圆切割出21.5cmx21.5cm的最大正方形，而内部并未切割，采用“光刻视场缝合（Reticle Stitching）”技术。
这块硅片是4.6万mm²，但光刻机曝光有面积上限——单次最大曝光面积约26mm×33mm=858mm²，称为一个视场/Reticle）。
一台光刻机要在晶圆上重复曝光84次，才能打满这块正方形区域，这也对应着WSE的84个Die。
传统做法中，这84个曝光区域之间留有物理划片槽，等待后续切割刀切开。而WSE的做法是：物理划片槽依然存在，但在制造芯片顶层金属线（Top Metal Layers）时，利用特殊的掩膜版，跨越划片槽绘制出微米级的铜走线（作用只是起到纯粹的物理连接），从而把这84个原本独立的网格（Die）直接在硅片内部“缝合”连接成一条高带宽的二维网格，这也就是上图中看到的线。
WSE与传统芯片明显不同，那么Cerebras具体是如何生产的呢？
它需经历“硅片->版图设计及布线->前道工艺（光刻）->中道测试与容错->后道封装/组装->系统级集成”的过程，这与传统晶圆/芯片的大体流程是基本一样的，区别点在于部分环节的操作。
环节1：硅片制造（与常规完全相同）
WSE也是从标准的12英寸（300mm）高纯度硅片起步，这一段的流程与所有芯片一致。从冶炼高纯度石英砂（二氧化硅）开始，经过提纯、拉单晶、切割、抛光和清洗，最终得到晶圆。
环节2：版图设计与布局走线（WSE特有）
常规芯片通常是芯片设计厂用EDA软件设计版图后，交给代工厂做掩膜版，而WSE的单核微架构太特殊，是Cerebras自己主导。
芯片上的“布局走线”不只是物理版图，还包含编译器在运行时的逻辑布局——芯片走计算任务时，84个计算区块中，要绕过有缺陷的区块，这是WSE容错机制的关键支撑。
在这个环节中，主要涉及以下方面：
①单核微架构：设计一个38,000µm²的核。48KB SRAM（8个6KB bank，每bank 32-bit宽）+计算引擎（SIMD ALU、8个微线程上下文）+5端口路由器。自研ISA（指令集架构），不是ARM也不是RISC-V。
②核阵列版图复制：把单核版图在reticle（光刻视场）范围内阵列复制。reticle（光刻视场）的物理上限858mm²（26mm×33mm单次曝光），Cerebras的一个计算区块约550mm²，容纳约11,548个核。
③冗余与绕行逻辑设计：在版图里预埋冗余计算核、冗余路由、区块时效时的绕行机制。这是设计阶段就付掉的成本，不随台积电的缺陷密度波动。
④划片道走线设计：跨die的短线图案。这需要台积电专门提供的划片道设计规则，这不在设计厂给代工厂的施工说明书（PDK）里。
⑤设计图交付：用外购的传统EDA工具做综合、布局布线、DRC/LVS。唯一公开披露的外购IP是Synopsys DesignWare的片上传感与监测模块（SLM），主要是在4.6 万mm²的这个大硅片上分布温度、电压、工艺偏差传感器。
环节3：前道工艺（光刻——WSE的技术分叉点）
参考半导体前道标准流程（清洗→氧化/扩散→沉积→光刻→离子注入→CMP→金属化），WSE同样经历了这些环节。这部分和跑一颗普通5nm芯片没有任何区别，WSE是用步进重复曝光把同一张掩模版图案重复曝光84次（550mm²的die）。
注：步进重复曝光是光刻机的一种工作方式。掩模版上的图案，通过投影物镜缩小后曝在晶圆的某个位置，然后晶圆台移动一步，再曝一次。

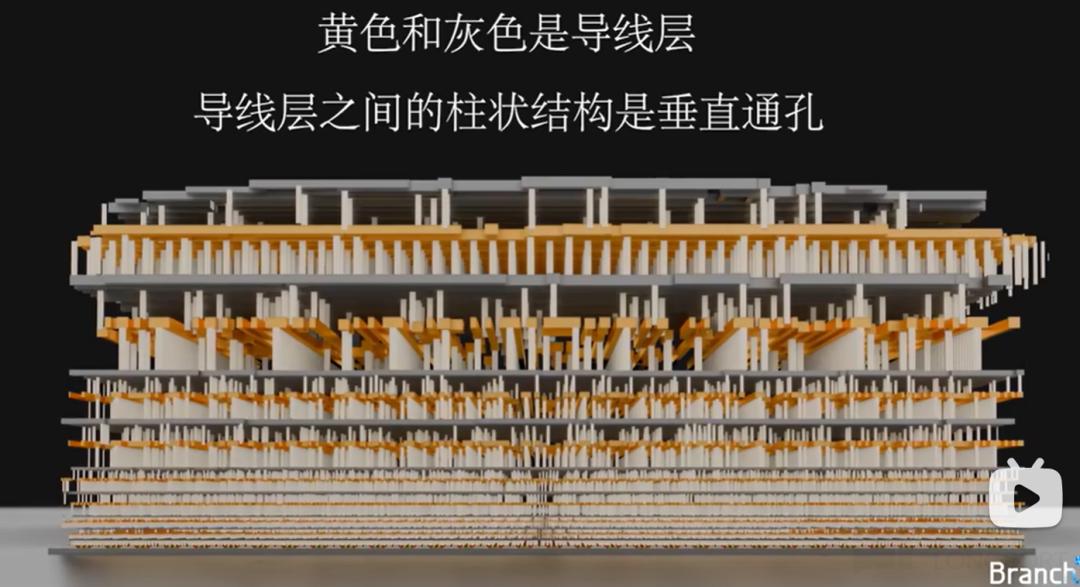

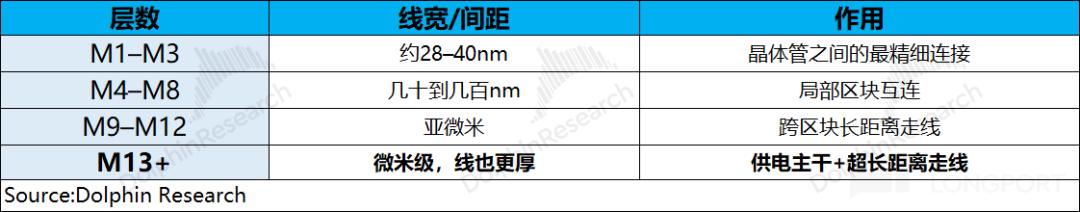

目前量产的WSE3是采用台积电5nm工艺，N5一般大约是15层金属。
每一层都是同样的四步循环：①沉积介质层（整片）；②光刻打图案（步进84次）；③刻蚀出沟槽和通孔（整片）；④填铜+CMP磨平（整片）。就这样重复15次，打造15层楼。
实际上在前面的12层基本是相似的，区别主要在13层及之上，WSE的掩模版变了。
常规芯片的掩模版上，划片道那条带是留给工艺监控结构、套刻标记、测试键的。那是准备被锯掉的地方，画什么都无所谓。
Cerebras的掩模版上，那条带被改成了走线通道。跨越die边界的短金属线，长度不到1mm，这里用到了跨划片线晶圆级互连技术，类似于在高层架天桥。

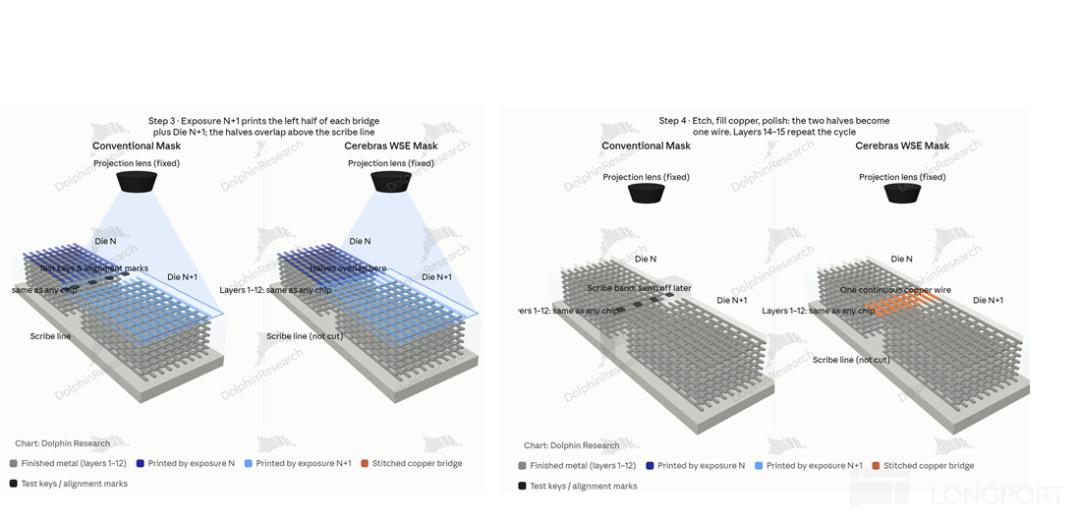

这是最关键的地方，这里的一根跨界的线：一半画在曝光场的右边缘、一半画在左边缘。即：第 N 次曝光（die本体+右侧半截天桥）->晶圆台移动一步->第N+1次曝光（左侧半截天桥+die本体） ->两个半截在划片道上空对接，连成一根完整的线。
由于要设计跨界的线，所以要替换掩模版。天桥不需要额外的曝光次数，两次曝光的天桥对接是靠晶圆台的步进精度完成。具体的工艺流程与前12层基本相似，区别主要是在掩模版上增加了天桥。
划片道上的铜，和die内部的铜，都是同一次沉积、同一次刻蚀、同一次CMP的产物。 用的也是同样的设备、同样的材料和同样的参数。
高层做？是因低层的线太细了，纳米级的对接误差会直接断线或短路，良率归零。高层微米级的容差宽松两三个数量级。
实际上“高层架1层天桥”是理论上够用的，但考虑布线灵活性和冗余，推测大概率会架2–3层。普通晶圆的划片线是切割芯片时的“禁区”；Cerebras在划片线上进行布线，从而将84个die全部连成一个整体。
环节4：中道测试与容错
传统晶圆过程中要在切割前，对晶圆上每颗die做电学测试，坏die需要打墨点或记入电子地图。在沿划片道全部锯开后，把坏的die丢弃掉，好的die送去封装。
WSE测试的目的不是挑出好die，而是摸清整片晶圆上哪些核心坏了、坏在哪。WSE中的84个die被金属线缝成一体，对外的I/O只在整片的边缘。没有任何物理通道去单独访问中间某个核，因而WSE采用的是全片测试。
网格中每个core都自带SRAM（48KB）和路由器，即每个core具备“自己运行测试程序+通过路由器网络把结果传出去”的物理条件——这正是“自测（核自己测自己）”的最小硬件基础。测试下来：
①一个core的路由器坏了：等于路坏了，自己区块的数据报不了，其他区块数据无法经过，等于区域性失联了。这种需识别是单一区块坏了，还是这个区块的数据路径断了。
这需通过冗余路径探测（如从多个方向、多个边缘端口交叉验证）才能判别，因此一开始就对core设计了从东南西北四个方向的冗余路径。

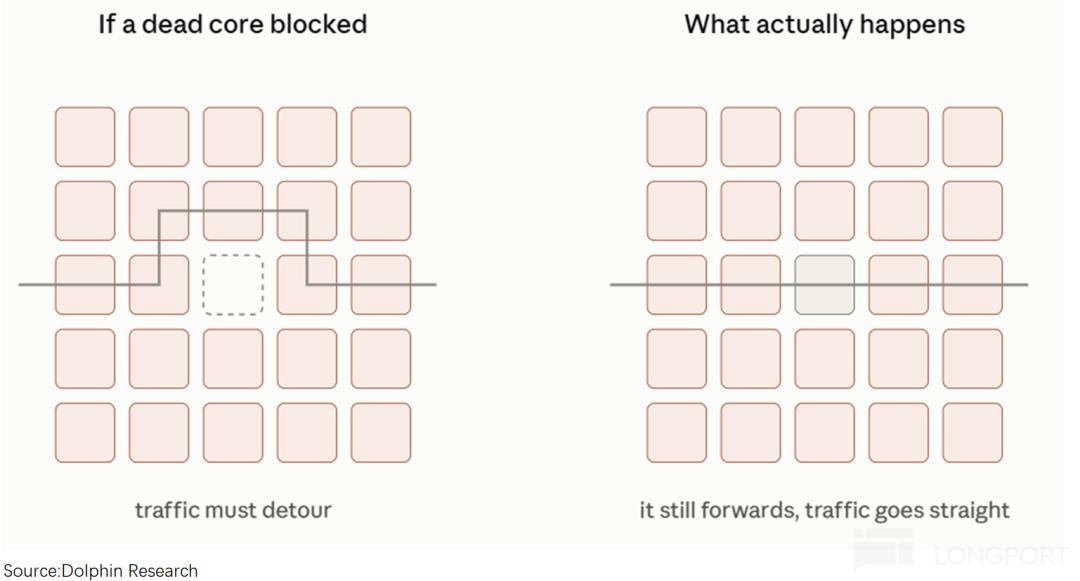

②“坏核”：WSE的Core=计算单元+本地SRAM+路由器，即计算和路由在物理上是分离的部件。路由器活着，计算和存储坏了，这个区块可以继续当纯转发节点。但路由器废掉，无论计算和存储是否可用，这个Core就算坏死了。
环节5：后道封装/组装
在Cerebras的WSE制造中，台积电主要参与了“前道晶圆制造+晶圆级互联（Fab内）”工作，之后封装和整机系统集成（Fab外）基本都是由Cerebras完成。
在前道制造完成后，台积电在晶圆交付前完成了以下关键的中后道处理：跨划片槽金属互连（台积电和Cerebras联合研发）和全晶圆级钝化及凸块（台积电在未切割的整块300mm晶圆表面做全盘钝化保护，并制作高密度的Micro-bumps/C4凸块，用于引出电源和信号触点）。
简而言之，台积电交付的是一张打好了金属凸块、带有跨掩模互连线的300mm硅晶圆。接下来的系统级物理封装，台积电没有参与，全部由Cerebras自研。
这是一块300mm的硅晶圆，775微米厚，没有一个电源接口，没有一条数据通道，没有任何散热方式。Cerebras接下来要做的是，把这个硅晶圆变成一台机器。

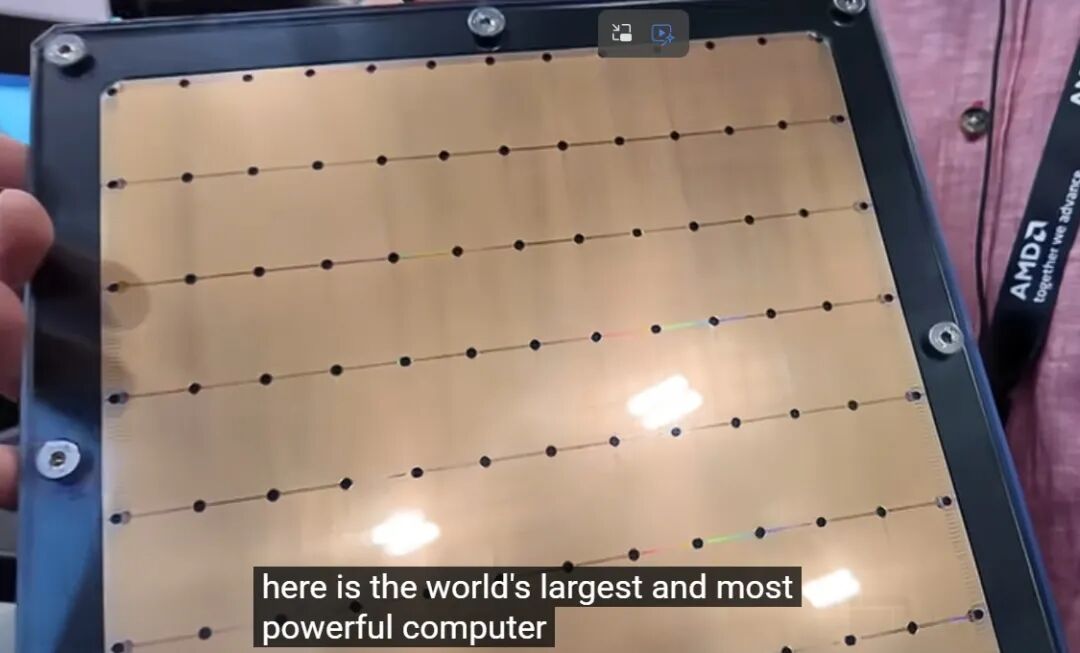

首先对直径300mm的硅晶圆沿着215mmx215mm的外框切一刀，把圆片四周的月牙形边角料就是废料，大约浪费35%的面积，得到一个正方形硅片（上文中成品样式）。
接下来的问题，主要是对外数据连接与通电两大难题：面积太大，功率23千瓦（相当于十几台家用电磁炉同时全功率运转）。传统封装下，一通电就把自己烧死了。

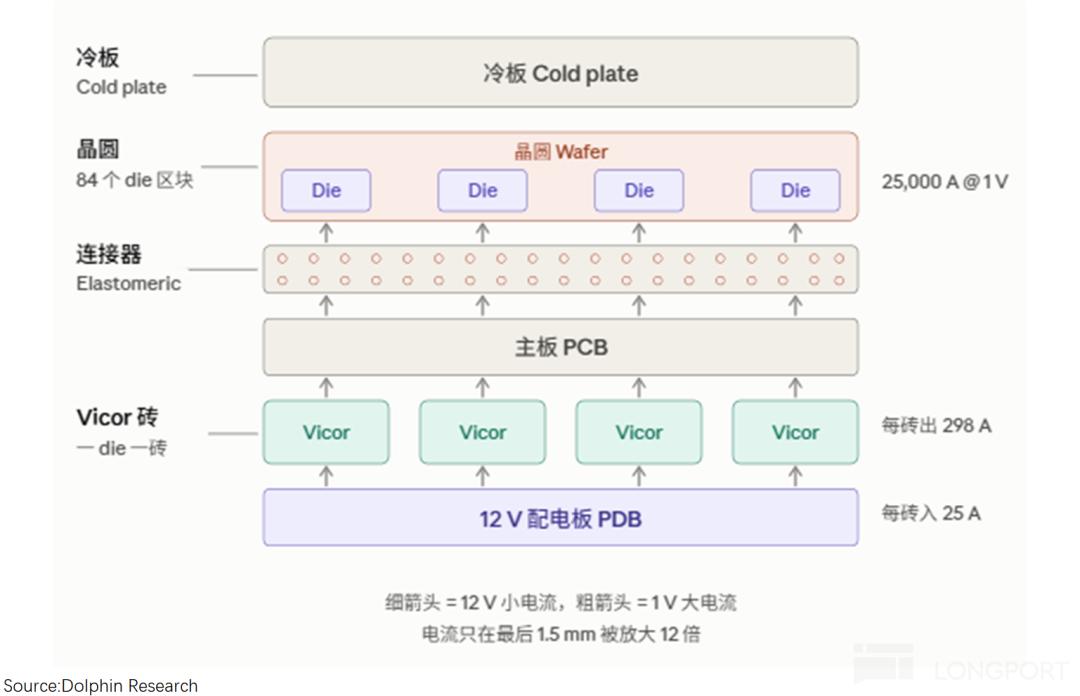

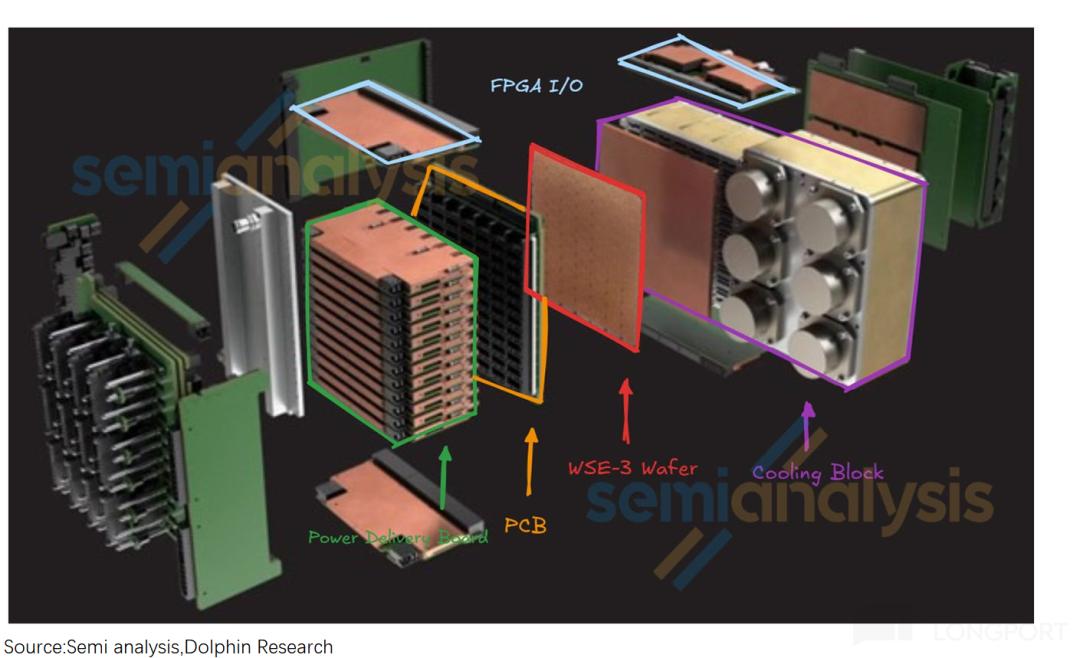

面对这个难题，Cerebras设计了四层三明治结构“冷板+晶圆+柔性连接器+PCB”，公司将其称之为“engine block”（引擎缸体），这也是Cerebras的核心技术。

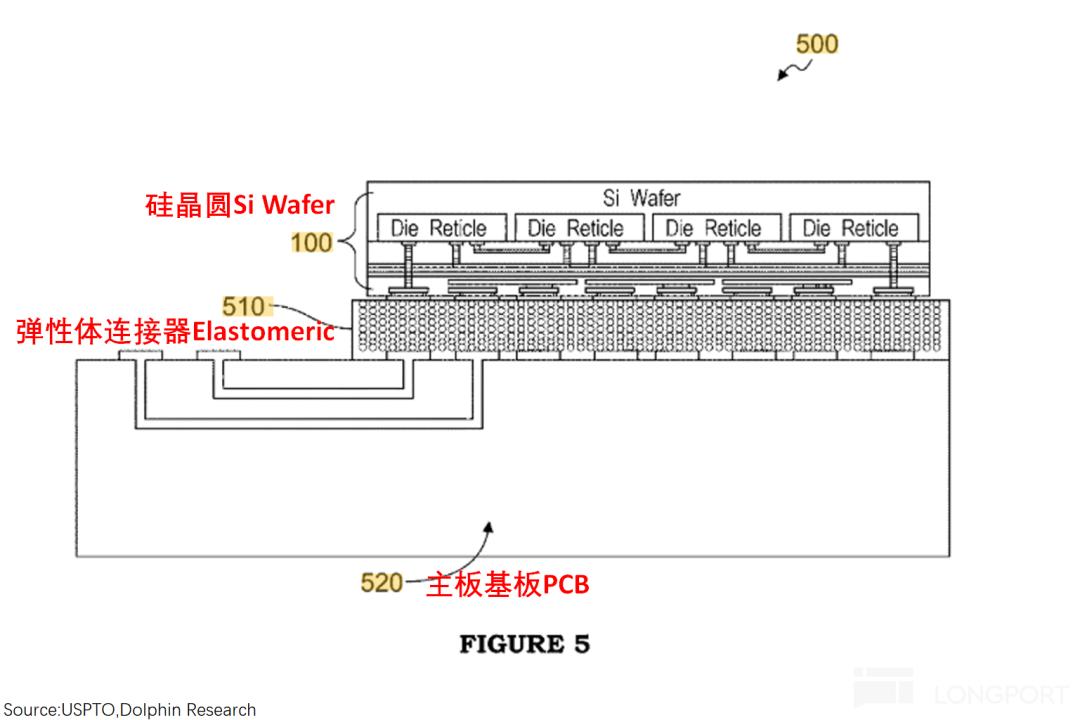

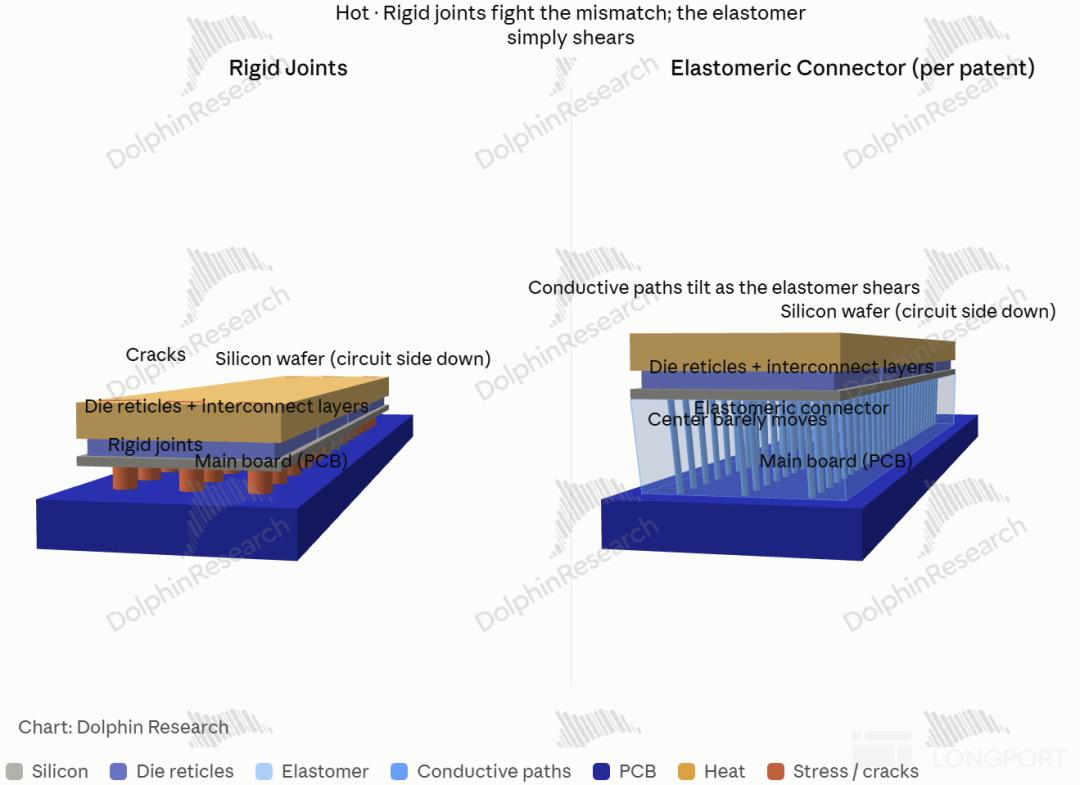

①首先需要将215mm见方的正方形硅片接到PCB电路板上，但传统的焊接方法是无效的，开机后的高温使其撕裂。硅晶圆受热膨胀的程度和下方标准电路板完全不同。如果直接用锡球焊死，只要芯片一发热，膨胀差会像剪刀一样直接把所有焊点全部剪断。
Cerebras设计了一种定制的带微型弹簧/柔性触点的专用连接介质，放在PCB和大硅片之间——由数百万根像“微型弹簧”构成的柔性垫圈，专门用来吸收两侧不同的热膨胀。
当硅片发热变大时，弹簧会向侧向微微弯曲横移；当硅片冷却缩小时，弹簧又恢复原状，用“以柔克刚”的方式化解了足以炸裂芯片的热应力。
②在给硅片安上电路板后，还需要搭建“摩天大楼式”垂直供电系统（3D Vertical Power Delivery）。
WSE的峰值功耗高达23千瓦（23,000 W），而先进半导体核心工作电压极低，仅为0.8V左右。这需给晶圆注入高达20,000+安培大电流，足以瞬间熔化普通钢缆或焊接重型钢轨。
用传统的边缘供电：a）距离太长，电流需要走过10cm的铜线才能到达晶圆中心，且到了中心电压已衰减到没有了，晶圆中间大部分区域根本分不到电。
为了解决上述难题，Cerebras垂直供电：把整个电源模块（VRM）直接压在了晶圆的正下方，让电流垂直向上直达晶圆背面，输入48V（甚至 54V）直流高压，电流低了，就不会发热过载。再把这48V的电压，用降压板，分成0.8V的小电压，分给84个die。
③在完成线路对接和供电搭建之后，还需要为这个23kW“火炉”（相当于十几台全功率运行的电磁炉）安装直贴微通道水冷冷板。
“直贴微通道水冷冷板”就是一片铜冷板——背面机加工出微鳍片通道、正面抛光后靠预载力直接压在晶圆背面，冷却液在通道里流过把20kW+热量带走。
Cerebras的冷板-晶圆接口采用了“抛光滑合+预载力+相对滑动”设计：其中抛光能减少热阻和滑动阻力；预载力（压力）越大，微凸点压扁越多，接触面积更大；相对滑动指的不是粘死，可以像熨斗那样贴着滑动。

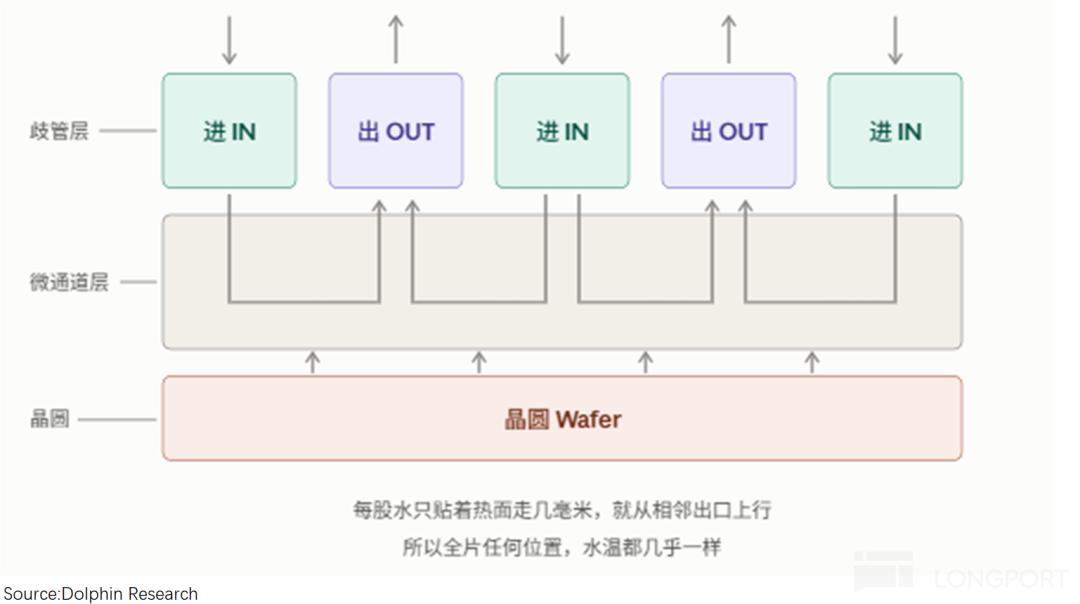

Cerebras彻底放弃了传统单向平流水冷，发明了垂直三维分流歧管技术：就是在冷板内部不是一条长管道，而是被划分成了成百上千个微型冷却单元阵列。冷水通过顶部的歧管，像无数个微型花洒一样，垂直直接喷射到各个局部区域。

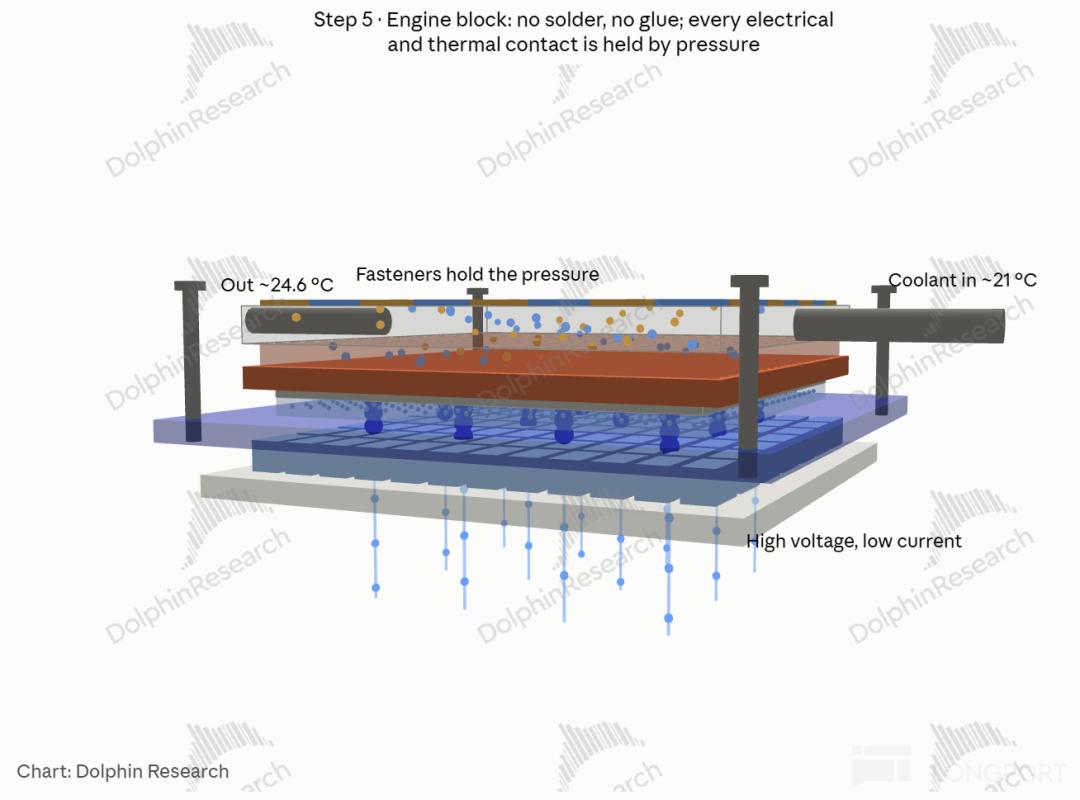

在①+②+③基础上，将四层零件（冷板+晶圆+柔性连接器+PCB）组装成一个engine block（引擎缸体），全部的电连接（晶圆-PCB）和热连接（晶圆-冷板）都由压力维持。
因为晶圆、弹性连接器和PCB都很大，正确装配并维持系统压缩，可能需要高达4吨甚至更多的压缩力。在压完之后，再用紧固件把晶圆固定在PCB和热交换器之间，实现长久维持。
由于被压的对象是215mm×215mm×775µm、重83克的裸硅，任何一处局部压力集中都会把它压裂。所以4吨不是“压下去”那么简单，是要让这4吨在半平方英尺上分布得极其均匀，因而整套装配机器是100%定制的。
从四层堆叠到WSE模组，靠的是“插+压”两步：晶圆先通过弹性体插槽插上 PCB，冷板抛光面再在预载力下压紧晶圆背面——用Cerebras自研的组装工具完成四层夹心压合，接上冷却歧管后模组成型，这是公司的核心技术。
环节6：系统级集成

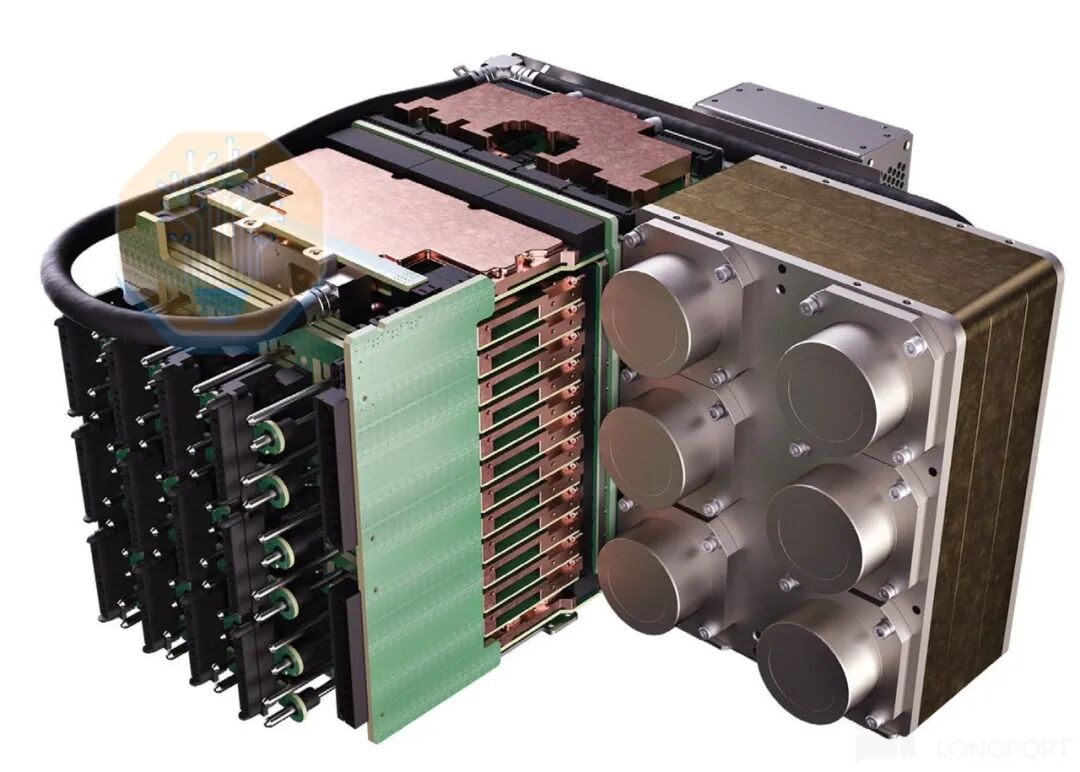

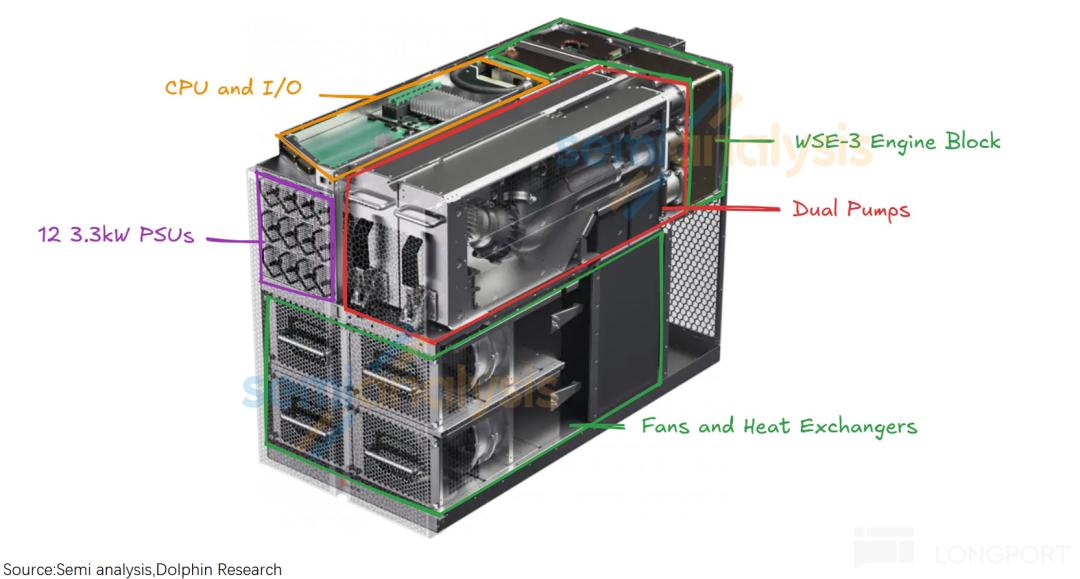

从WSE模组（engine block引擎缸体）到计算整机，需要装信号接收器、装电、装水冷、装散热出口。全程Cerebras都是内部组装测试。
①装信号接收器：在WSE引擎组件的顶部安置着I/O FPGA模块（网卡功能），该模块通过板对板连接器与WSE PCB相连。功能内是传递Cerebras专用I/O信号，并将其转换为用于横向扩展的以太网信号以及PCIe信号；
②装供电和水冷：a）12个3.3kW电源单元+12块PDB，通过盲插式电源连接器接进engine block；b）把engine block的冷板水路接到机箱的黄铜歧管上，并装上了双泵（其中一个备用），泵是冷却系统的“心脏”。

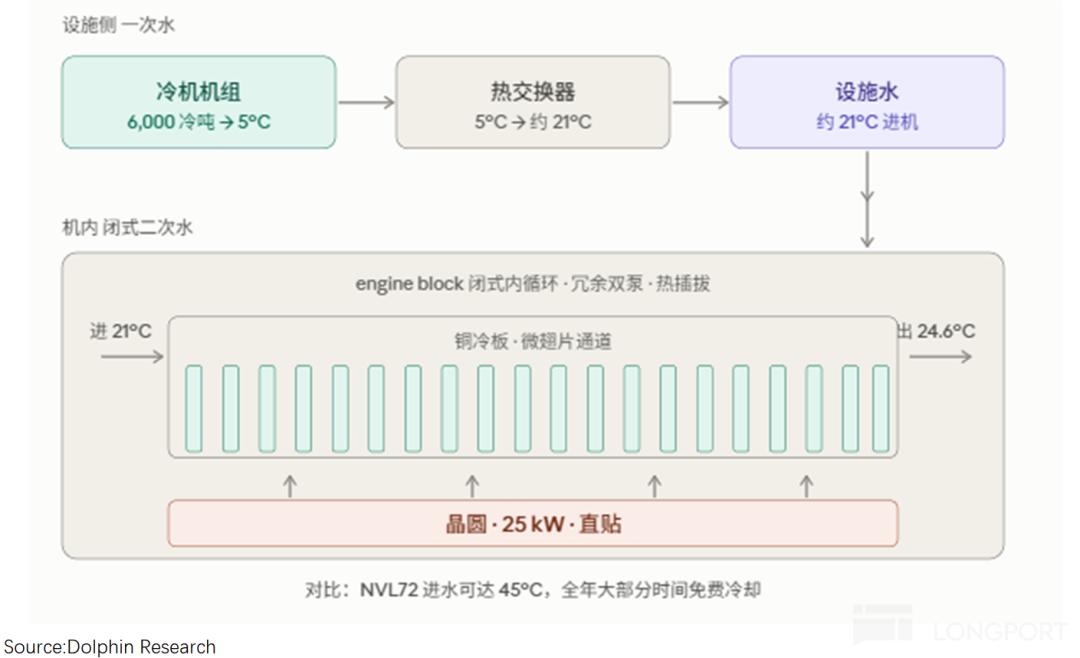

③装散热出口：冷却液在机柜内转圈，但热量必须最终排到室外。冷板吸的热不能永远留在水里，必须通过换热器“交棒”给另一路（设施冷冻水或室外空气），也就是图中的热交换器。

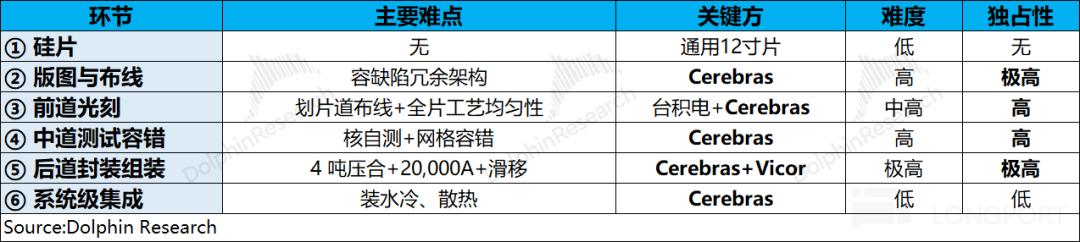

综合上述6大环节就是CS整机的制造全过程。 环节2到环节6基本都有Cerebras参与，尤其是在难度相对较高的版图与布线、中道测试容错和后道封装组装等核心环节基本都是由Cerebras独立完成，台积电主要参与其中的前道光刻环节。
机架级整机的组装测试是由Cerebras内部完成，交付物是一台台“成品机架”。值得注意的是，一台Celebras整机在出厂后，也不能直接使用，还需要做落地配套，需要：
设施评估->机房改造->上架与接管路（水、电、光纤）->接外围系统（主机服务器、Memory X【存权重4TB-2.4PB】、SwarmX【多机广播与规约】）->软件栈部署与模型加载（CSL、Cerebras编译器）->持续运维。
这样看来，CS的设施改造代价是相当高的，但它的目标客户是能“把毫秒级延迟直接换算成收入”的玩家（OpenAI、AWS、高频交易、实时交互）。在这些场景里，CS的21PB/s片上带宽带来的速度优势是GPU给不了的。
