前言

IPv6 规模化部署进程中，大量分散的 IPv6 站点形成IPv6 孤岛。若重新搭建全新 IPv6 骨干网，运营商将面临巨额改造成本、长时间业务割接风险。

6PE、6VPE 作为 MPLS+IPv6 经典过渡技术，仅升级边缘 PE 设备，复用现有 IPv4 MPLS 骨干即可打通跨地域 IPv6 业务，是政企、运营商网络平滑演进的主流方案。

信而泰依托 BigTao/DarYu 系列测试仪与 RENIX 测试软件，打造一站式 6PE/6VPE 全流程仿真、路由验证、流量性能测试方案，覆盖设备研发、入网验收、现网预演全场景。

壹

核心技术解析：6PE 与 6VPE 是什么？

1. 6PE（IPv6 Provider Edge）—— 公网 IPv6 孤岛互通技术

6PE 是面向全局 IPv6 公网互联的过渡方案，核心逻辑：

PE 路由器部署 IPv4/IPv6 双栈，骨干 P 设备仅保留原有 IPv4，无需任何改造；

通过 MP-BGP Labeled Unicast 地址族，携带 IPv6 路由 + 内层 MPLS 标签，PE 间依靠 IPv4 隧道转发；

报文采用双层标签：外层 IPv4 MPLS 隧道标签、内层 IPv6 路由标签，穿越 IPv4 骨干；

CE 设备完全无感底层承载，仅需配置普通 IPv6 路由，感知不到 IPv4 网络存在。

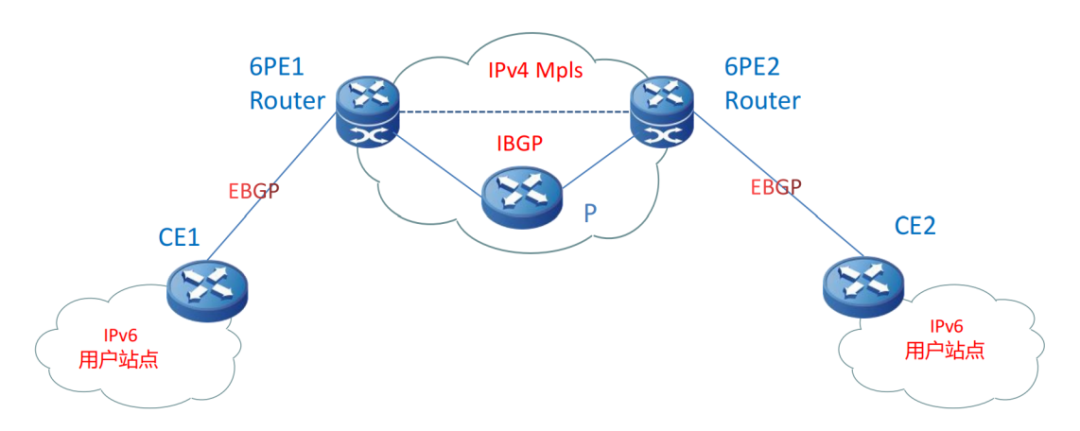

单自治域6PE拓扑

网络分层与路由转发流程（单自治域）

路由传递CE 通过 EBGP 将本地 IPv6 路由发给 PE；PE 为路由分配内层标签，通过 IBGP 传递给对端 PE；对端 PE 剥离标签后，再以普通 IPv6 路由下发给本地 CE。

报文转发CE 发送纯 IPv6 报文至入 PE；入 PE 叠加双层 MPLS 标签，经 IPv4 MPLS 隧道转发；出 PE 弹出全部标签，原生 IPv6 报文送达远端 CE。

2. 6VPE（IPv6 VPN Provider Edge）——IPv6 私网 VPN 隔离技术

6VPE 是三层 IPv6 VPN 技术，对标 IPv4 MPLS L3VPN：

为每个客户独立创建 VRF 隔离表，使用 VPNv6 地址族交互私网路由；

多企业 IPv6 站点共用同一套 IPv4 骨干，业务完全逻辑隔离，适用于政企专线、行业专网；

同样复用 IPv4 MPLS 核心，仅边缘 PE 双栈改造，兼顾成本与数据安全。

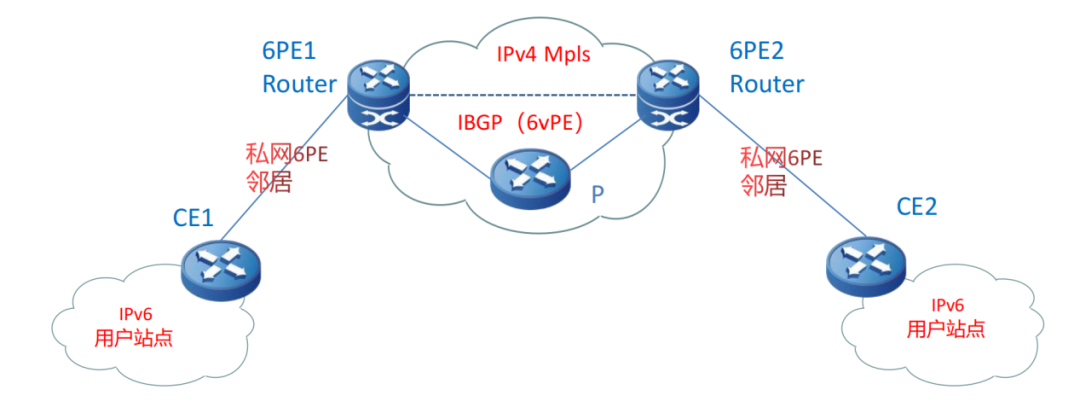

私网6PE（6VPE）拓扑

3. 6PE vs 6VPE 核心区别（一张表分清）

4. 6PE 技术核心优势

建网成本极低：100% 复用现有 IPv4 MPLS 骨干，无需更换、升级核心 P 路由器；

运维极简：全部配置仅在 PE 设备完成，客户 CE 零改造、底层 IPv4 完全透明；

业务兼容：单台 PE 可同时承载 IPv4 VPN、6PE 公网、6VPE 私网多业务；

平滑演进：不中断原有 IPv4 宽带、专线业务，分阶段上线 IPv6 无割接冲击。

贰

信而泰 6PE 标准化测试方案

针对华为 NE40、中兴、H3C 等主流 PE 路由器，信而泰提供可视化向导式测试流程，一键完成协议仿真、路由学习、双向流量验证、标签抓包校验。

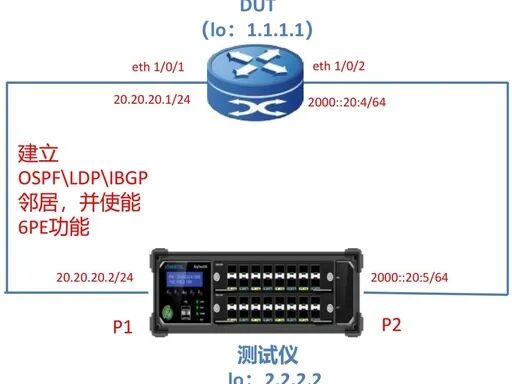

1. 测试物理拓扑

DUT：被测 6PE 路由器（Loopback 1.1.1.1）

测试仪端口 P1（提供商侧）：仿真远端 PE2，IPv4 地址 20.20.20.2/24，Loopback 2.2.2.2；与 DUT 建立 OSPF+LDP+IBGP；

测试仪端口 P2（客户侧）：仿真 CE 终端，IPv6 地址 2000::20:5/64，与 DUT 建立 EBGP 邻居；

路由规划：CE 侧注入 2020::/64，远端 PE 注入 2021::/64，双向互通验证。

2. 测试仪一键配置流程（RENIX 向导）

步骤 1：打开 6PE 配置向导

软件顶部【配置向导】-【MPLS】-【6PE/6VPE】进入可视化配置界面，无需手动敲复杂协议模板。

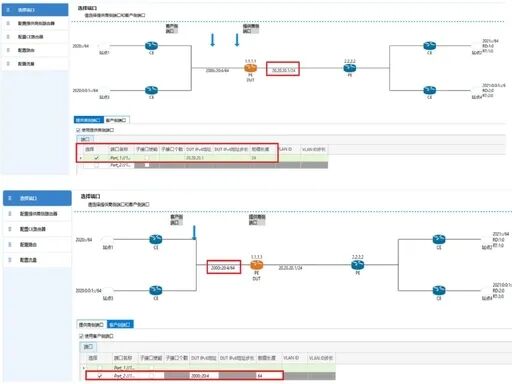

端口IP配置界面

步骤 2：端口角色划分

P1（提供商侧）：配置 IPv4 20.20.20.2/24，模拟骨干 PE；

P2（客户侧）：配置 IPv6 2000::20:5/64，模拟用户 CE。

步骤 3：骨干协议与 BGP 参数配置

DUT 路由 ID 1.1.1.1，BGP 自治域 20；仿真 PE 路由 ID 2.2.2.2；底层 IGP 选用 OSPF，同步开启 LDP 分配 MPLS 标签。

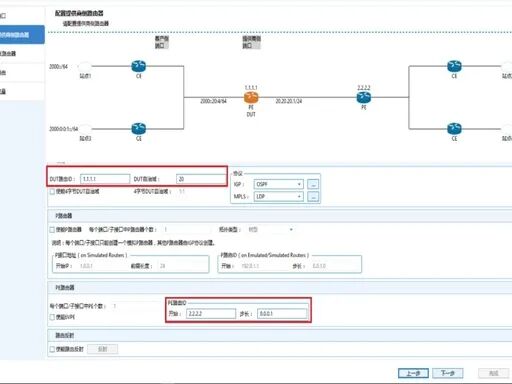

PE路由器全局参数配置

步骤 4：CE 路由注入配置

CE 侧协议选择 BGP，自动生成 EBGP 邻居，注入私网 IPv6 前缀 2020::/64；远端 PE 注入 2021::/64 带标签 IPv6 路由。

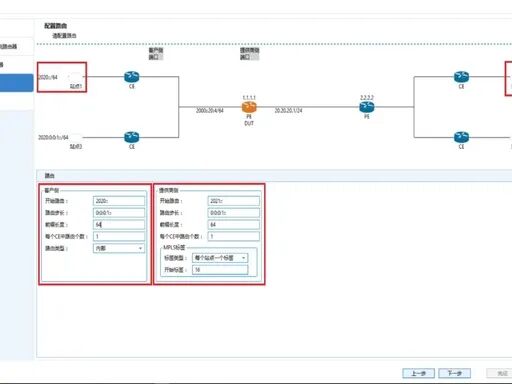

IPv6路由网段配置

步骤 5：双向流量模板配置

创建双向流：客户侧 <-> 提供商侧，支持自定义帧速率、帧长、iMIX 混合报文，用于验证端到端转发、时延、丢包指标。界面

叁

标准化测试验证步骤

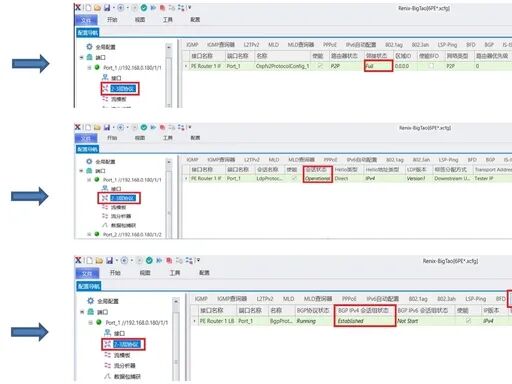

1. 启动全部协议，校验邻居状态

点击软件【全部开始】一键拉起 OSPF、LDP、IBGP、EBGP 四大协议，查看会话状态：

OSPF：邻居状态 Full；

LDP：会话 Operational；

IBGP/EBGP：会话 Established，协议无振荡、无断连。

2. 查看 IPv6 路由表，确认标签路由学习正常

在 DUT 执行display ipv6 routing-table，预期结果：

（1）本地 CE 路由 2020::/64，下一跳为 CE IPv6 地址；

（2）远端 PE 6PE 路由 2021::/64，协议 IBGP，下一跳映射 IPv4 地址::FFFF:2.2.2.2，携带 MPLS 隧道转发信息。

3. 双向流量性能测试，统计转发指标

启动双向 IPv6 流量，实时查看流统计：收发报文数量一致、丢包率 0，同步记录时延、抖动指标，验证设备 6PE 线速转发能力。

4. 报文抓包校验双层 MPLS 标签

捕获跨骨干报文，可观测标准双层标签栈：

外层标签：IPv4 MPLS 隧道传输标签；

内层标签：6PE 分配的 IPv6 路由标签，S 位 = 1（栈底标识）；标签完整封装、剥离逻辑无误，证明 6PE 标签分配、转发流程合规。

肆

信而泰测试方案核心能力亮点

向导式零代码配置：可视化 6PE/6VPE 专属向导，无需手动编写复杂 BGP/MPLS 脚本，大幅缩短测试工时；

完整协议仿真能力：一站式仿真 CE、PE、P 全角色，支持 OSPF/IS-IS/LDP/MP-BGP 全协议联动；

大规模路由仿真：单端口可生成数万条 IPv6 带标签路由，支持路由震荡、收敛时间测试；

精细化流量与抓包分析：线速双向流量发送，完整捕获 MPLS 双层标签报文，快速定位标签分配、转发异常；

多厂商设备兼容：完美适配华为、中兴、H3C、锐捷等主流运营商路由器，统一测试标准；

自动化扩展：支持 Python/TCL API，可集成产线自动化、实验室持续测试平台。

伍

适用场景总结

运营商 PE 路由器 6PE/6VPE 功能研发验证；

政企 IPv6 专线网关入网性能验收；

Pv4 转 IPv6 过渡网络现网方案预演；

MPLS 双栈设备一致性、兼容性测试；

跨域 6PE（OptionB/OptionC）复杂拓扑仿真。
