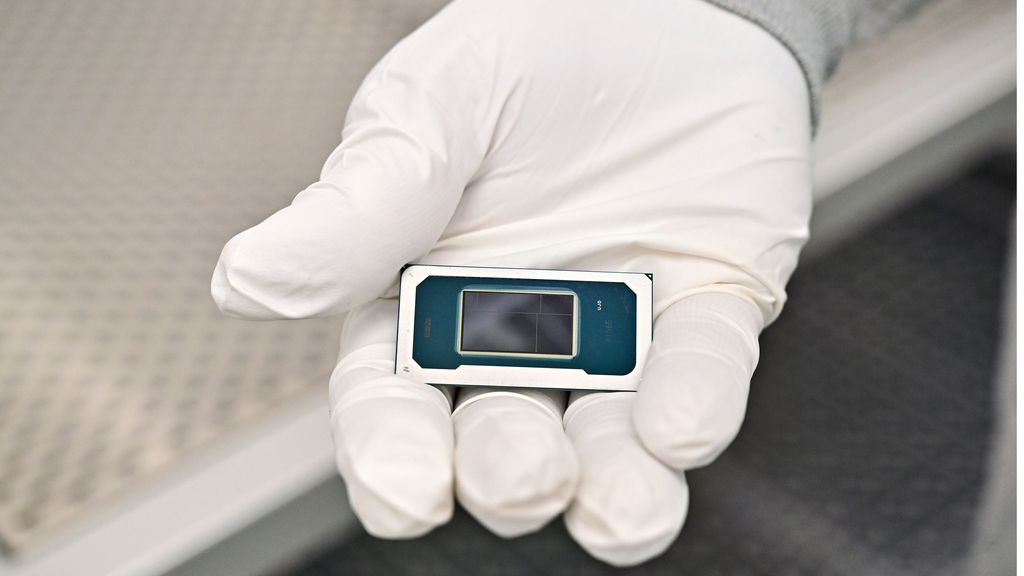

(图片来源：英特尔)

不知你是否留意，在我们对英特尔2025年技术巡展的报道里，曾详细介绍过该芯片公司即将推出的Panther Lake移动处理器。不过，英特尔在展示过程中遗漏了许多关键细节。如今，多亏了观察细致入微的Benchleaks机器人那不知疲倦且敏锐的“目光”，我们首次获取到了看似最终版或接近最终版的Panther Lake硅片泄露信息。

此次泄露信息于今早现身，总共包含八个结果。有人在搭载“英特尔酷睿Ultra X7 358H”且集成Xe3 GPU的华硕ROG幻14（GU405AA）笔记本电脑上，使用Geekbench计算测试工具进行了测试。该型号与此前本月早些时候在ChipHell上发布，并得到HWMonitor开发者CPUID确认的泄露型号名称之一相吻合。据了解，这款芯片拥有16个CPU核心，其中包括4个Cougar Cove P核、8个Darkmont E核以及4个Darkmont LP核。

尽管Geekbench结果显示CPU最大频率为3751 MHz，但深入探究结果JSON文件，却发现了不同的情况。在processor_frequency.frequencies数组中，有45个值，其范围从3519 MHz到4767 MHz，而且4767 MHz并非是极端的异常值，在4600 - 4700 MHz范围内有大量结果。这或许能让我们了解到从Panther Lake芯片中可期待的加速时钟频率情况，4.75 GHz与AMD锐龙AI 9 HX 370在游戏工作负载下的预期频率相当。

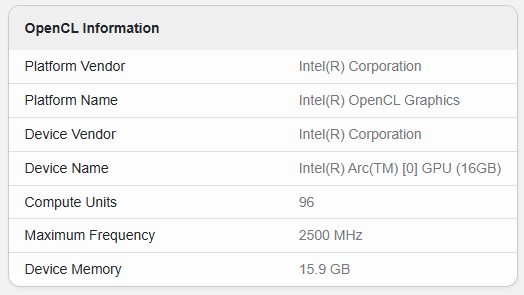

(图片来源：Geekbench浏览器)

正如知名爆料者Golden Pig Upgrade此前所泄露的信息，型号名称中的“X”似乎表明这款芯片配备了完整的12核GPU。的确，Geekbench报告显示，测试的GPU拥有96个“计算单元”，这是因为它将单个Xe矢量引擎（XVE）作为计算单位。每个Xe3核心有8个XVE，所以12个核心就意味着有96个XVE。

这一点我们此前已经知晓，但我们不清楚的是从集成GPU中可期待的时钟频率情况。Geekbench报告显示其最大频率为2.5 GHz，这在集成GPU中算是相当不错的表现。不过，这甚至可能并非最终的硅片或驱动程序，因为GPU被简单地报告为“英特尔（R）锐炫（TM）[0] GPU（16GB）” 。

随着测试者重新运行基准测试，分数逐渐上升，在OpenCL测试下取得的最高分数为52946分。浏览Geekbench浏览器，这一结果与AMD的Radeon 890M显卡大致处于同一水平，实际上还超过了移动版GeForce RTX 3050和英特尔自家的锐炫A550M，后者拥有16个Xe核心，且相对功耗较高，TDP为75W - 95W。虽然这个分数乍一听可能不太令人惊艳，但请记住，我们目前看到的是一款集成GPU，且运行的是非最终软件，进行的还是英特尔通常表现欠佳的基准测试。所以从实际情况来看，这其实是一个相当出色的结果，这些分数几乎达到了Lunar Lake的两倍。

Panther Lake的集成显卡基于Xe3架构，但与Xe2有所不同。Xe2的每种实现都采用相同的基础架构，而Xe3则回归到了最初的Xe理念，即根据特定应用来调整GPU核心架构。即将推出的基于Xe3的“Celestial”独立显卡据称将采用该架构的“Xe3p”变体，不过目前我们对此几乎一无所知。

尽管基于Xe3架构，但Panther Lake中的显卡将被命名为锐炫B系列产品。正如我们自己的Jeff Kampman所说，这是因为Xe3“更像是现有Battlemage架构的持续改进，而非全新设计”。英特尔表示，Xe3在某些微基准测试中带来了高达7.4倍的性能提升，但与“Lunar Lake”酷睿Ultra 200V系列相比，实际性能仅承诺提升“超过50%”。这里的50%是GPU规模相对于Lunar Lake的提升幅度，所以，让我们期待这个Geekbench结果能预示着相对于上一代芯片有更大的性能提升。
