上篇分析了高速Scan技术背景，本篇将详细拆解V93K EXA Scale平台背后提供的解决方案。

高速率

PS5000可以支持最高5Gbps的传输速率，而近年新推出的PSMLS板卡则可以支持高达33Gbps的速率。

在如此高速率下，信号完整性的满足度尤为重要，对此PSMLS板卡引入了以下功能：

· CDR (Clock and Data Recovery circuit 时钟数据恢复电路)

可以有效消除HSIO在一些不理想环境下发生的jitter, 同时自动对齐眼中心, 保证数据比较沿处于最佳位置

· Header Hunter (帧头追踪)

可以用来对齐数据帧头，匹配scan out比较cycle

· De-embedding (去嵌)

其可以根据用户输入所输入走线的S参数进行计算，自动补偿由实际物理链路造成的信号损失

· DIM (Device Interface Module)

新的物理层接口，区别于其他数字板卡的pogo connection，而使用同轴电缆进行与DUT的连接，有效提高了信号完整性

对于数据流协议的识别及同步, PS5000与PSMLS都提供了名为header hunter(帧头追踪)的功能，其会根据向量中的头部若干cycle所定义的SOP来从DUT发出的信号流中定位到该SOP的位置,，从而对齐数据流，实现了正确通信。

同时，如果高速Scan所选用的HSIO包含CDR，会需要ATE始终保持一定密度的信号翻转. 对此，名为SuppressHold的功能可以实现在ATE的IDLE状态下仍然能够输出特定的反转码型(如clock)，避免DUT的CDR重复锁定，简化测试程序从而降低测试时间。

庞大信息量

同样的scan向量在传统scan上，将由上百根scan channel承载，而到了高速scan上，这些信息则集中到了极少量的channel上，导致高速scan的每个channel都需要存储非常深的vector。

为了解决向量存储深度的问题:

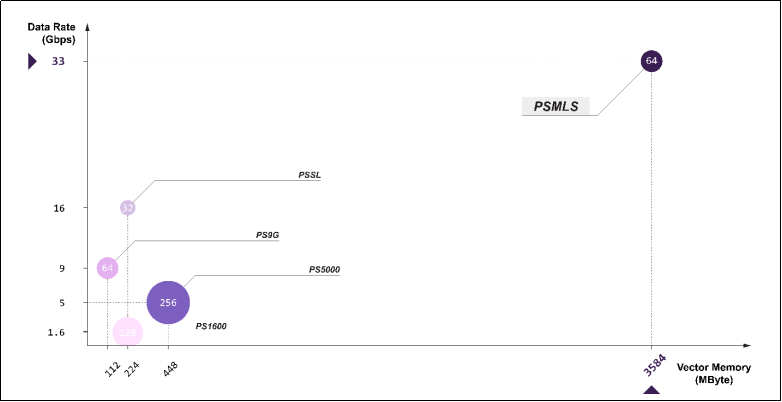

· PS5000的单根channel的最大存储空间从PS1600的224MB提高到了448MB

· PSMLS的单根channel则具有3584MB的存储空间

并且爱德万测试在传统Memory Pooling & Sharing的基础上推出了名为Xtreme Memory Pooling的功能，其可以实现整块板卡的存储容量共享, 进一步扩大单根通道的最大向量深度。

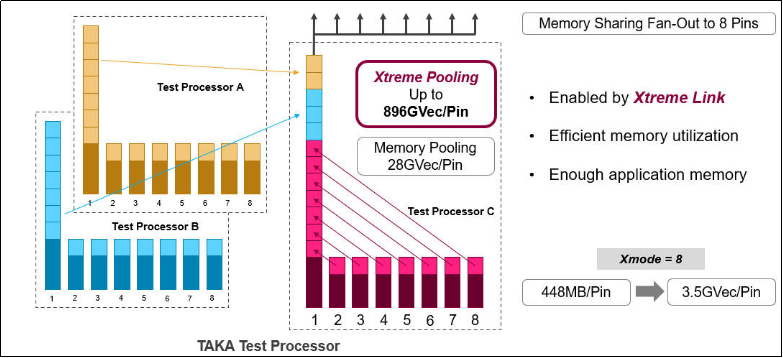

以下图为例，一块PS5000的所有存储空间可以全部供给到单根信号引脚，达到最大896GVector。

得益于高速Scan解决方案仅仅需要少量数字资源即可完成scan测试，用户可以非常简单地提高multi-site的并测数量。

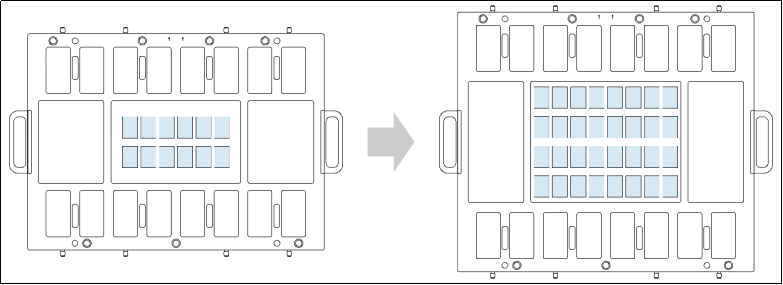

如果使用DUO Interface，以典型的40x60 pitch为例，用户可以实现32site并测，这是传统scan不能轻易完成的。

串行数据解析

前文提到，高速Scan向量以串行形式呈现，往往又具有很深的深度，为了做诊断或实现分级筛选(Partial-Good)，传统的先从机台侧获取fail cycle信息再通过计算机解析的方式将在数据传输上花费过量的时间，造成测试成本上升。

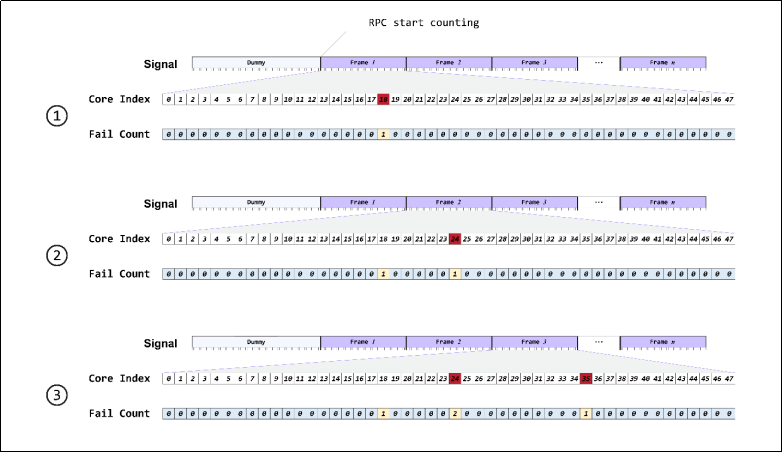

因此，PSMLS板卡提出了一个新功能RPC (Result Per Core)，该功能将原本依赖软件的数据解析过程转移至板卡硬件，实现实时记录和解析芯片返回的串行Scan结果。每当一条高速向量完成运行，用户即可直接从板卡获取芯片内部各个核心的测试结果，无需大量数据传输和软件计算，显著缩短测试时间。

总结

本文从基础概念，优势与挑战的角度介绍了新兴的高速Scan测试，针对性地提出了基于EXA Scale平台的解决方案，实现了以下内容：

· Gbps量级高速率

· GByte量级的向量存储深度

· 高达32 site的并测

· 高速串行数据的实时硬件处理

随着先进封装，Chiplet集成等复杂系统的不断发展，高速Scan将成为支持未来复杂芯片测试的重要基础，而爱德万测试的这一解决方案，具备良好的扩展性与兼容性，为即将到来的异构系统，分布式SoC等需求做好了准备。
