近日,高通发布了面向AI数据中心市场的高带宽计算架构(HBC,High-Bandwidth Compute),高通表示,该架构可实现更低的单位Token能耗、更高的有效存储带宽,同时降低系统总体拥有成本。
如今,制约大模型落地的核心瓶颈已经不再是算力芯片的算力不够,而是行业反复提及的“内存墙”,过去行业最简单的解法是不断加购显存、堆叠硬件。但到了今年,行业共识已然转向,不再靠硬件堆料硬扛内存墙,而是走软件盘活存量、硬件重构底层两条互补路径,全产业链协同重塑存储与算力的协作逻辑,用巧劲撬开这堵厚重的存储墙。
内存墙出现本质是CPU/GPU算力提升速度,远远超过内存读写带宽、延迟的提升速度,算力芯片运算速度快,但数据存取跟不上,处理器大部分时间闲置等待数据,导致算力与存储之间产生的巨大性能鸿沟。
数据显示,2024至2026年,主流大模型参数量暴涨百倍,上下文窗口从万字级拓展至百万字级,但服务器内存带宽年均提升不足15%,远滞后于AI业务增速,软硬件迭代速率的严重错配,让内存资源低效浪费问题全面爆发。
当前AI推理产业面临三重核心存储困境,且无法通过传统硬件扩容解决。一是显存与高端内存资源极度稀缺,单台AI推理服务器的DRAM、HBM消耗量是传统数据中心服务器的十倍以上,全球近六成DRAM晶圆产能被AI集群占用,消费电子与中端服务器产能持续被挤压,HBM更是长期处于锁单缺货状态;二是存储资源利用率极低,传统架构下GPU无法直接调度外部存储,大量低频KV缓存、闲置权重参数持续占用高价HBM显存,推理过程中临时张量、碎片化缓存造成30%以上的内存无效占用,资源浪费严重;三是存储成本居高不下,内存相关支出占据AI服务器硬件总成本一半以上,中小企业因存储门槛无法落地大模型服务,头部厂商也因存储产能限制,难以无限扩容推理集群。
面对这些难题,各大企业都在布局针对性的软硬件存储优化技术,通过精细化调度、数据压缩、架构重构、生态联动全方位破解内存墙桎梏。
软件层面革新的核心逻辑只有一个:不新增任何存储硬件,通过压缩、分层调度、跨设备资源复用,盘活服务器闲置内存与闪存,削减高价显存无效占用,落地门槛低、见效快,是当下行业主流过渡方案,市面上各类厂商自研工具、量化算法,都是这套思路的具象落地。
行业统一将KV缓存作为显存消耗核心攻坚对象,优化方向分为两大分支。一是无损低比特量化压缩,跳出传统量化损伤模型精度的局限,依靠数学变换、误差校正机制,在极低比特位宽下维持模型输出效果,直接压缩显存占用、拉高推理吞吐。谷歌推出的TurboQuant是这条路线的典型验证案例,依托极坐标变换与误差校正实现3比特近乎无损KV缓存压缩,实测长文本场景显存占用压缩6倍、推理吞吐提升8倍;英伟达的NVFP4量化套件同样落地该逻辑,3比特档位精度损失控制在0.8%以内,其研究团队还提出一种KVTC(KV缓存变换编码)技术,更是将压缩理论上限推至20倍,进一步印证低比特压缩的优化潜力。

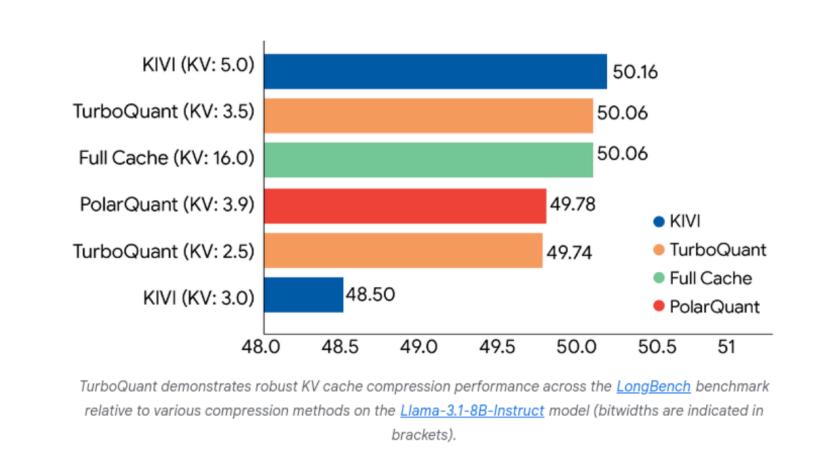

TurboQuant的缓存压缩性能图(来源:谷歌官网)
二是全域分布式分层调度,打通GPU、HBM、主机DRAM、本地闪存、远端存储多层介质,依靠冷热数据自动分流打破单卡显存孤岛,降低硬件综合成本。英伟达的Dynamo 1.0推理操作系统搭配 BlueField-4 CMX平台完整落地这套机制,自研缓存管理、低延迟RDMA传输模块自动区分高、中、低频上下文,温冷缓存下沉至共享存储池,在GB200集群实测MoE模型吞吐最高提升7倍,单位Token硬件成本下降40%;AMD收购的MEXT推出的AI预测内存技术则是补充了闪存扩容分支的落地案例,通过算法抹平闪存与DRAM性能差距,实现可用内存扩容2~4倍、基础设施成本减半,完善了低成本扩容的软件解法。
整体来看,所有软件技术都围绕“存量挖潜”展开,只是厂商基于自身芯片、DPU、处理器硬件禀赋,选择了压缩、集群调度、闪存扩容不同侧重,但底层目标一致。
软件优化仅能在现有硬件框架内做资源再分配,无法突破芯片互联、存储介质的物理上限,想要承载万亿参数模型、大规模AI智能体并行任务,必须重构存算协同底层硬件架构。
当前行业也因此演化分化出三条主线:一是拉高单节点高速存储上限,打造一体化高性能整机集群。核心思路是提升原生HBM规格、新增专用存储硬件分担缓存压力,重构总线通路实现GPU直连外部存储,搭建多层级硬件存储底座。例如,专为破解长上下文KV缓存显存挤占问题打造的BlueField-4 STX专用存储机架,是英伟达Vera Rubin全栈AI计算存储平台中支撑本路线的核心落地方案。整套平台以NVL72 GPU机架作为算力底座,单卡搭载288GB HBM4、单机架合计20.7TB高速显存,留存用于超低延迟实时交互热数据,STX机架则新增独立CMX上下文存储层,作为外置共享缓存池承载海量复用型KV缓存,从硬件层面拆分冷热数据、分流显存负载,相较传统方案集群Token处理效率提升5倍;此外,英伟达与亚马逊联合推出的GIDS直通技术,实现GPU绕开CPU直连SSD,整机有效可用存储硬件扩容16倍,整套分层架构实测证明,依靠外置专用存储池分担显存压力,可稳定支撑百万Token超长上下文、上千智能体并行的高负载推理场景。
二是搭建标准化通用共享内存池,走开放兼容路线。依托通用互联协议打通全品类算力与存储,整合分散内存资源形成统一逻辑池,不绑定自有硬件,适配多品牌混合部署。英特尔以CXL 2.0架构为核心落地该方案,依托至强6代处理器原生协议打通CPU、GPU、FPGA与各类内存介质,联合阿里云、腾讯云、美光完成商业化落地,也是当前跨节点内存共享成熟度最高的方案,用产业生态合作成果验证开放内存池的规模化落地能力。

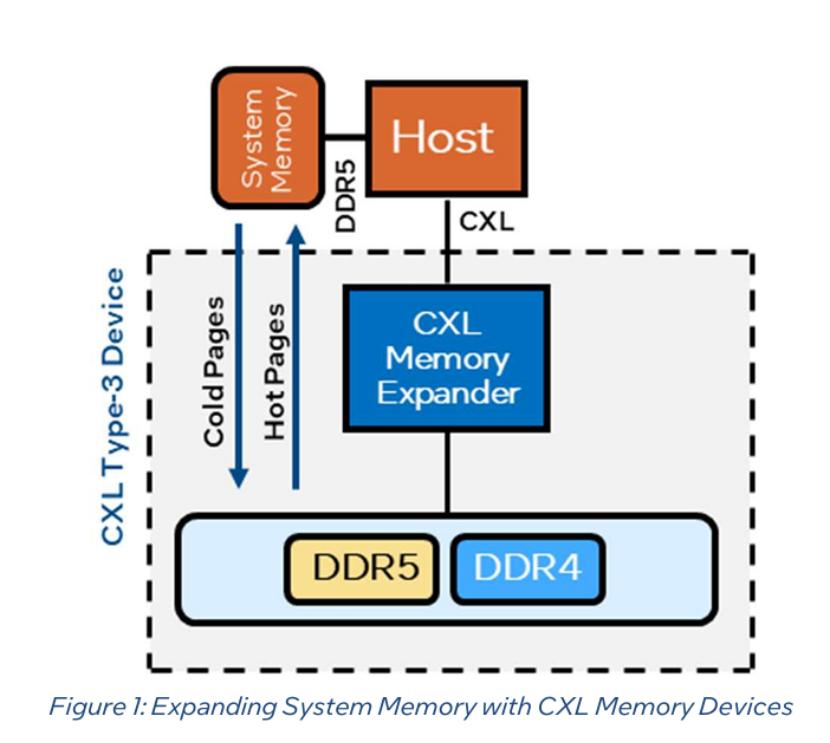

来源:英特尔官网
三是补齐大容量低成本高速存储介质,构建混合分层存储体系。针对HBM带宽高、容量小、造价昂贵的短板,研发新型高带宽闪存作为中频缓存载体,形成“HBM热数据+HBF中频缓存+普通闪存冷数据” 三级硬件架构。SK 海力士与闪迪联合研发的HBF高带宽闪存是这条路线的核心验证载体,单模块最高512GB,容量为同规格HBM的8~16倍,读取性能远超传统SSD,还能降低成本。

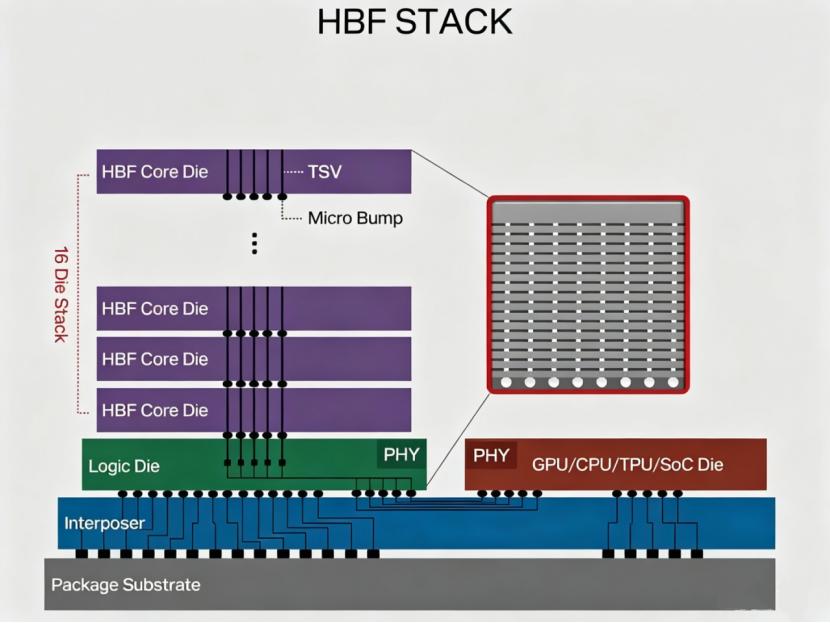

HBF堆叠架构示意图(来源:Tom's Hardware)
与上述三种方式不同,高通近期提出的HBC高带宽计算3D堆叠架构较为新颖,将加速器置于LPDDR堆栈下方,通过TSV直连规避HBM成本。官方数据显示,HBC相较传统HBM实现每瓦带宽提升6倍,对比SRAM达成每瓦容量提升200倍。第一代HBC Gen1搭载于AI250,单卡读写带宽133TB/s,相较AI200带宽提升18倍;新一代HBC Gen2赋能Dragonfly AI300推理加速器,整体性能较AI200提升54倍,单卡每瓦内存带宽相较主流GPU架构高出4至8倍。
业内专家指出,软件算法承担短期降本、缓解显存紧缺的任务,革新的硬件架构打开长期性能天花板,软硬协同、分层混合存储,将是未来很长一段时间破解内存墙的核心产业路径,其影响不止于推理提速、硬件成本下降,更会重塑全球存储供需格局与定价体系,降低中小企业落地大模型的硬件门槛,缓解行业普遍存在的内存资源浪费问题。
