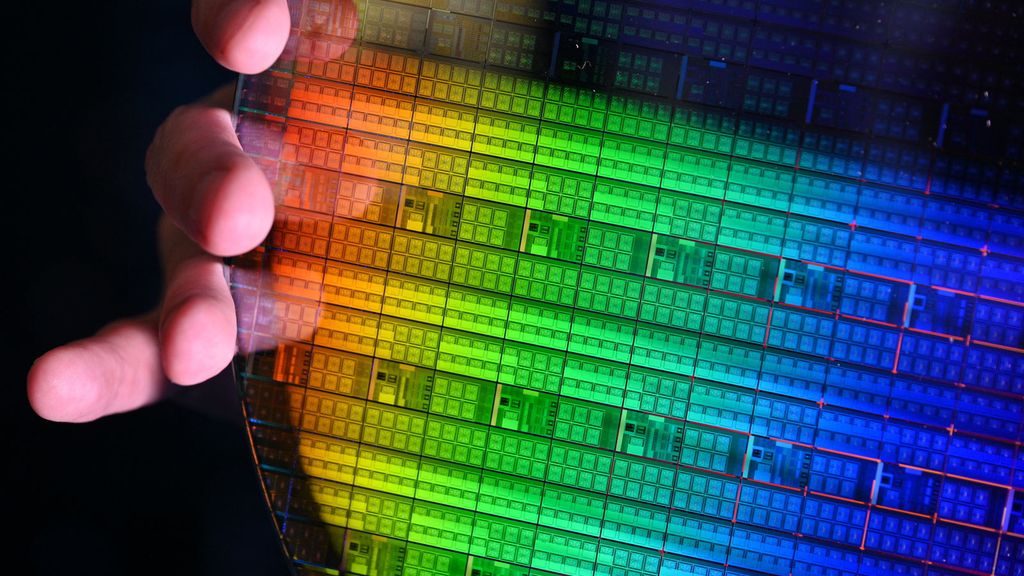

(图片来源：英特尔)

英特尔近日披露了一项专利，该专利计划将MicroLED直接融入CPU封装之中。除了基本的通信功能外，英特尔还构思了多种应用场景，其中之一便是利用多彩灯光照亮处理器上的文字标识。该专利于2022年申请，直至本月早些时候才公之于众。专利内容详细阐述了如何通过玻璃基板和玻璃通孔（TGV）技术，将MicroLED嵌入封装，并直接与芯片相连，以实现电力供应和信号传输。专利中提到，LED的用途广泛，“既可作为电子设备的美学装饰，也能指示电子设备正在执行的操作”。

与所有专利一样，MicroLED嵌入芯片的具体用途并未被严格限定。但英特尔特别强调了其在CPU上的应用潜力，并给出了多项技术应用的实例。专利指出，处理器“能够操控微型LED，使其直观展示处理器正在执行的功能，或仅作为美学元素存在”。

在专利的某一部分中，英特尔描绘了LED用于“照亮中央处理器上的文字”的场景，这暗示着CPU可能直接提供某种视觉读数。然而，在配备散热器的标准处理器上如何实现这一功能，目前仍是一个待解之谜。此外，专利明确提到，根据不同的实现方式，LED可以呈现多种颜色。这或许意味着，该设计更偏向于RGB内存的视觉效果，而非传统的诊断读数。专利为这两种设计思路都预留了空间。

(图片来源：英特尔)

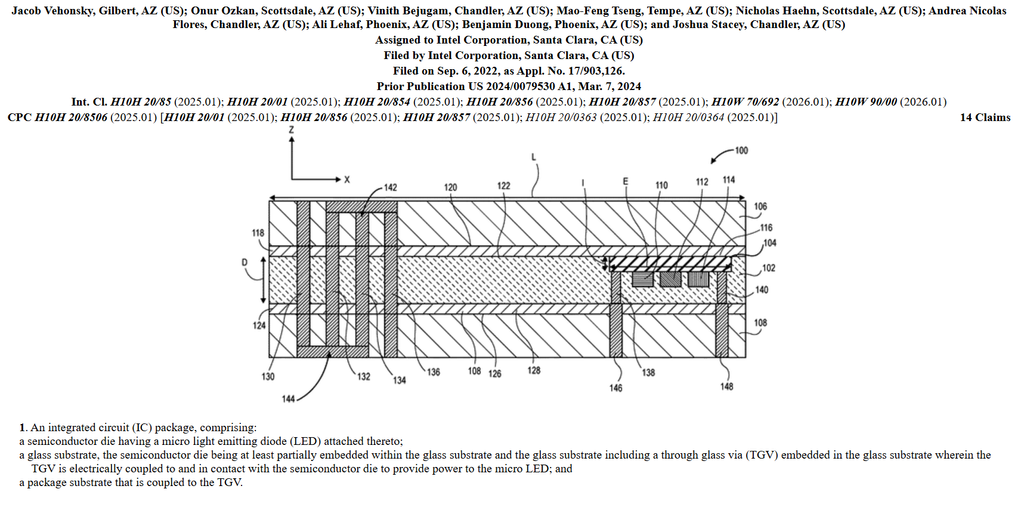

上图展示了专利的核心示意图。图中，玻璃基板位于中央，被两层封装基板所夹持。半导体芯片部分嵌入玻璃基板中，仅露出背面；但专利也指出，在其他实现方式中，芯片可以完全嵌入。LED直接与半导体芯片相连，或通过纳米线连接，而TGV则负责通过玻璃基板为半导体芯片提供电力和信号传输。

英特尔表示，其封装结构由两层氮化硅构成，这两层氮化硅形成于封装基板表面，并随后附着到玻璃基板上。英特尔对玻璃基板的研究已超过三年，并声称其互联密度是有机基板的10倍之多。

专利的核心示意图仅展示了一个集成电路，但专利明确指出，这仅是为了“表述清晰”。实际应用中，“一个或多个集成电路封装上可能会配备一组或多组微型LED”。因此，如果设计规模足够大，英特尔有望在处理器中直接实现多种基于LED的功能。

需要提醒的是，专利并不等同于实际产品。英特尔在四年前就提交了这项专利，但直至现在才对外公布。我们是否真的能在处理器中看到嵌入的MicroLED，目前仍是一个未知数。然而，英特尔已经为未来的这一可能性奠定了坚实的基础。
