随着汽车电气化水平及安全要求的提升，高边开关已成为车身控制等关键系统中不可或缺的核心组件。高边开关可实现车内负载的驱动与开关、保护与诊断，凭借其高可靠、低功耗、小型化、灵活易用等特点，逐渐替代传统的保险丝和继电器方案，被广泛应用于车身控制域中各种负载的驱动。据统计，目前每辆新能源车的高边开关需求多达 75 颗以上，且未来渗透率将持续攀升。

南芯科技在高边开关领域布局已久，现已推出 20 余款支持不同通道数与额定电流的产品，包括多个不同封装，均通过 AEC-Q100 认证，可一站式满足客户针对车内不同负载的多样化使用需求。

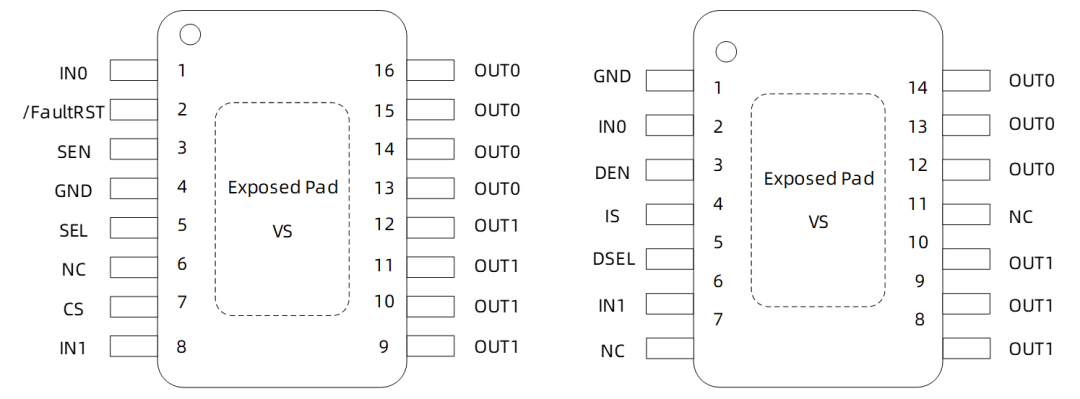

南芯高边开关 eSSOP-16（左）& eSSOP-14（右）封装示意图

多样化产品组合，适配不同驱动模块

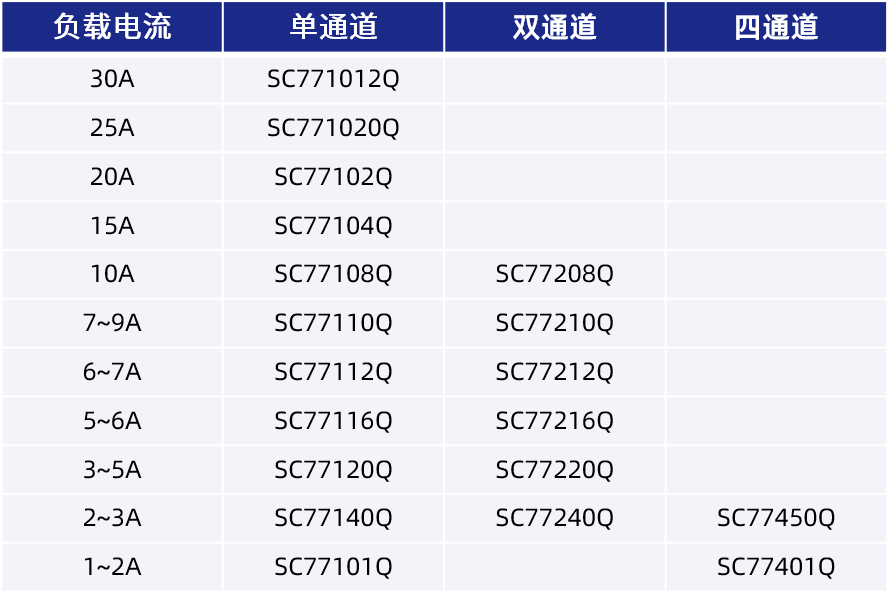

南芯提供 1/2/4 不同通道数的高边开关产品组合，可驱动阻性、容性、感性和卤素灯负载。产品支持 3.5V-40V 的宽输入电压范围，额定电流覆盖 1A-30A，待机电流低至 500nA，并提供 eTSSOP、eSSOP-16、eSSOP-14 等多种封装形式。客户可根据负载所需电流大小和封装需求，灵活选择合适的产品。

南芯高边产品的导通电阻横跨 2mΩ-100mΩ，比同类产品低 10% 以上，驱动阻性负载时，可有效降低功率损耗和系统温升。

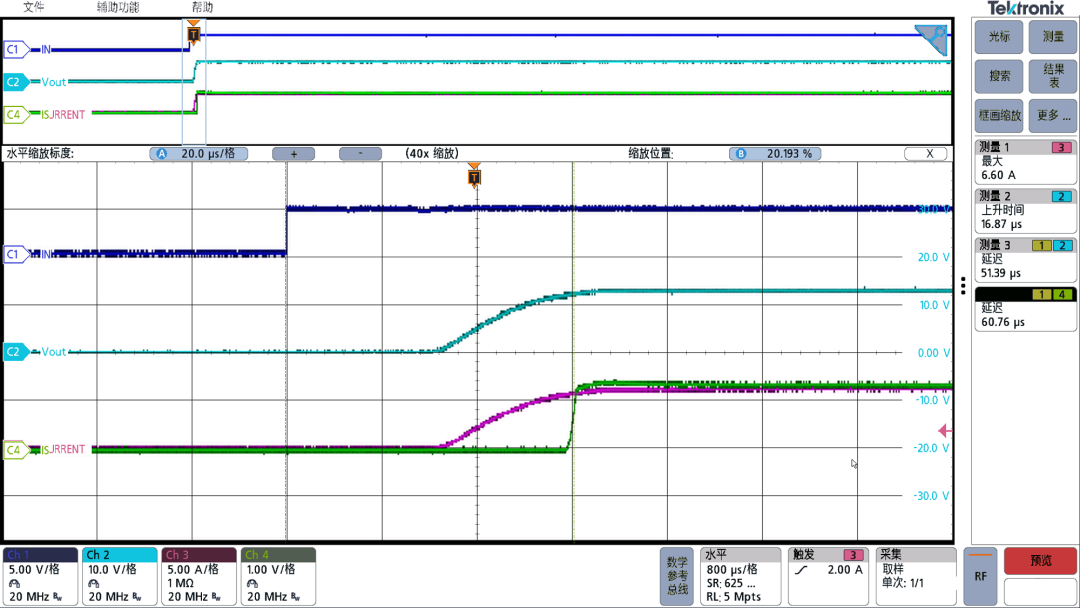

南芯高边驱动阻性负载波形图 (SC77208Q, Vs=13.5V, 2Ω 负载)

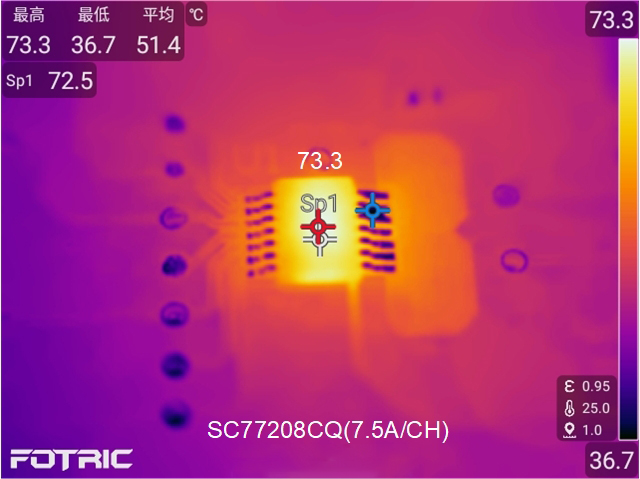

南芯高边温升测试 (SC77208CQ, Vs=13.5V, CH0/CH1 负载电流 = 7.5A@热稳定)

南芯高边产品展现出强大的浪涌电流应对能力。驱动容性负载时，能够在负载启动瞬间承受初始浪涌电流，确保系统稳定运行。

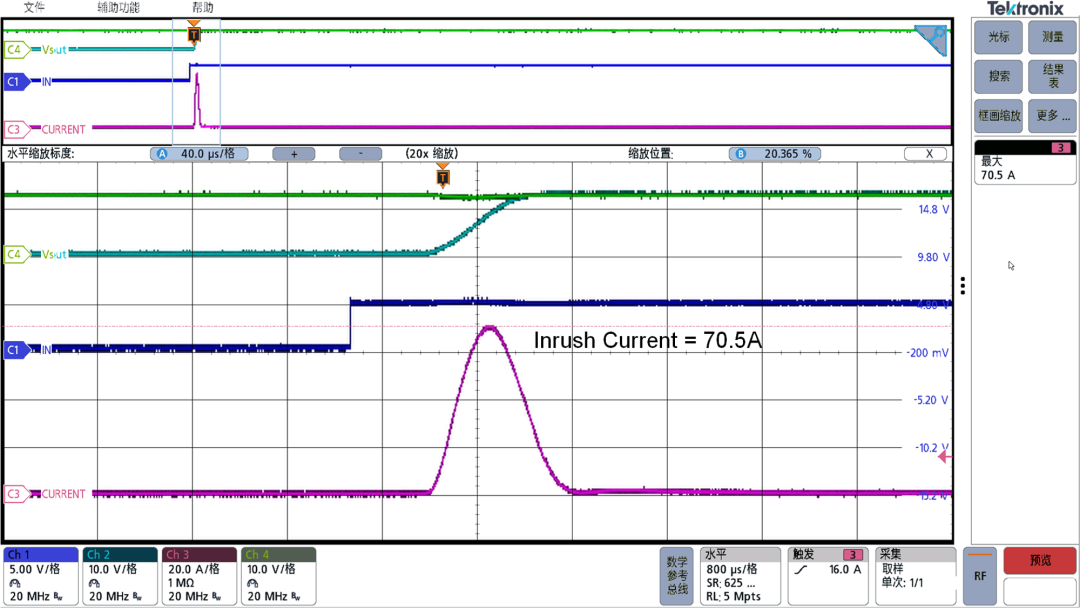

南芯高边驱动容性负载波形图 (SC77208CQ, Vs=13.5V, 220μF 负载)

南芯高边产品具备卓越的过压钳位保护能力。驱动感性负载时，可有效抑制负载关断瞬间产生的电压尖峰，保护负载和自身免受损坏。

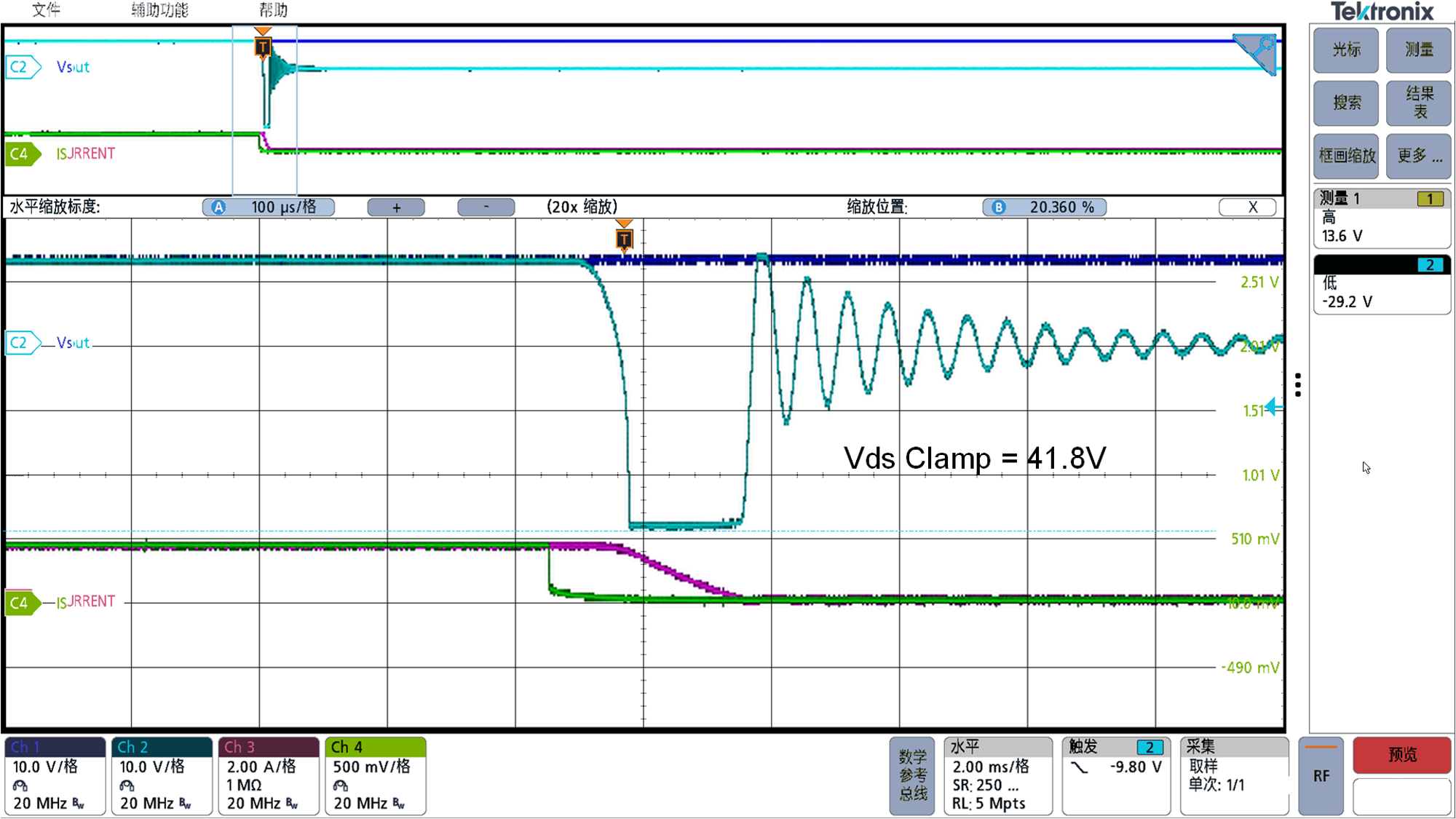

南芯高边驱动感性负载波形图 (SC77208CQ, Vs=13.5V, 2mH+8Ω 负载)

南芯高边产品能有效支持卤素灯冷态启动时产生的高浪涌电流。驱动卤素灯负载时，可实现系统的过流保护。

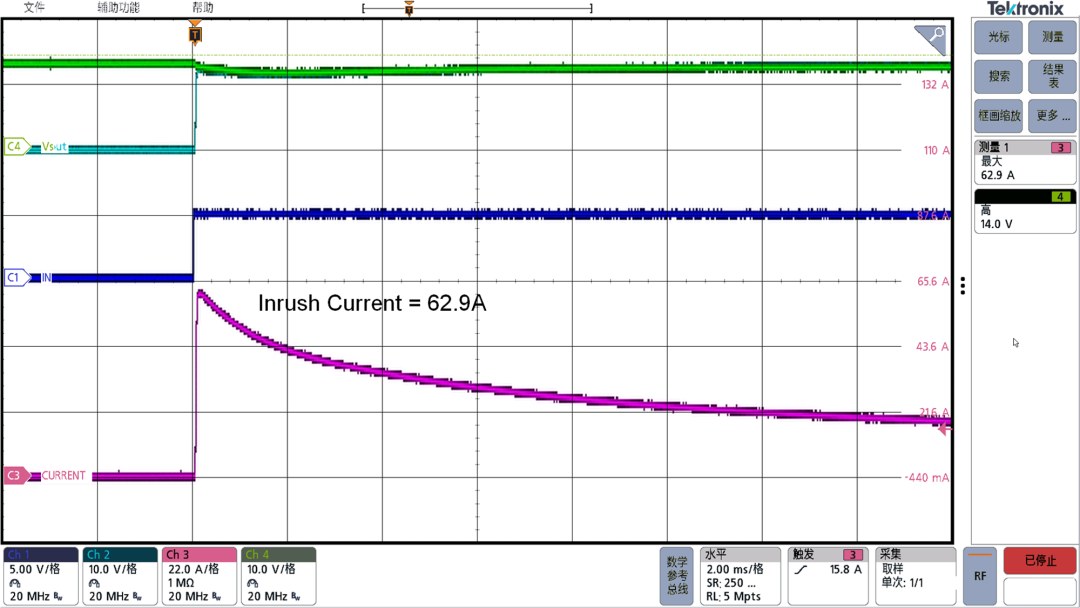

南芯高边驱动卤素灯负载波形图 (SC77208CQ, Vs=13.5V, 65W 卤素灯)

集成保护及诊断功能，支持功能安全

南芯高边产品集成多种保护及诊断功能，确保汽车电子电气系统的安全可靠运行。

在电路保护方面，南芯高边产品不仅支持对地短路保护、丢地保护、电池丢失保护、欠压锁定保护等多种基础保护机制，还搭载了负载电流限制、动态热摆动关断、完全热关断等先进保护功能。此外，用户可以基于使用场景自主配置安全参数。例如，在过温条件下，eSSOP-16 版本可以通过外部的 FaultRST 引脚配置自重启或锁定管理模式。

在电路诊断方面，南芯高边产品支持开路/对电池短路检测、过载/对地短路检测等多种功能，并提供可支持电流检测诊断功能的不同版本型号。通过提供与负载电流成比例的输出信号，精准检测电路状况，精度最高可达 ±4%。eTSSOP 版本支持开漏诊断输出，特别适合为 MCU 程序提供中断机制的应用场景。

南芯科技车规级产品家族

南芯科技汽车解决方案面向未来绿色和智能的出行方式，涵盖车载充电、智能座舱、智能驾驶和车身控制等应用，致力于为客户推出一站式芯片解决方案。我们扎根于客户研发场景，基于客户应用不断进行定制设计迭代，帮助客户在汽车核心应用领域更快地设计出效率更高、集成度更高、安全性更高的产品。

*本文中图表数据为理论值，均来自南芯内部实验室，于特定测试环境下所得（请见各项具体说明），实际使用中可能因产品个体差异、软件版本、使用条件和环境因素不同略有不同，请以实际使用的情况为准。
