(图片来源：兆芯)
兆芯或许并非打造游戏CPU的首选企业，但这家中国领先的无晶圆厂半导体公司，正蓄势待发，准备推出一款卓越的服务器芯片。兆芯发布了新一代开胜KH-50000处理器，在新闻稿中，该公司将其誉为“献给中华人民共和国成立76周年的‘技术厚礼’”。
KH-50000采用了兆芯最新的Century Avenue架构，该架构以上海一条知名街道命名。由于兆芯是威盛电子与上海市政府合资成立的企业，因此它喜欢用上海的著名地点来命名其架构。Century Avenue是兆芯主流开先KX-7000处理器当前采用的架构，因此，兆芯相应调整其最新服务器处理器的架构，也是合情合理的。尽管Century Avenue是兆芯自主研发的架构，但有猜测认为，在与威盛电子于2021年分道扬镳之前，Century Avenue可能源自Centaur Technology的CNS核心。
兆芯在KH-50000上采用了芯片粒架构，这一设计类似于AMD的锐龙和EPYC（霄龙）处理器，且鉴于其核心数量众多，更接近于后者。芯片粒架构将使兆芯能够突破KH-50000的核心限制，有效媲美核心数高达96个的AMD EPYC 9004（代号Genoa）系列。兆芯已规划了KH-50000的两个版本：旗舰级的96核SKU和更具性价比的72核SKU，两者均不支持同时多线程（SMT）功能。KH-50000是兆芯的一次重大飞跃，其核心数是该公司现有KH-40000的三倍。

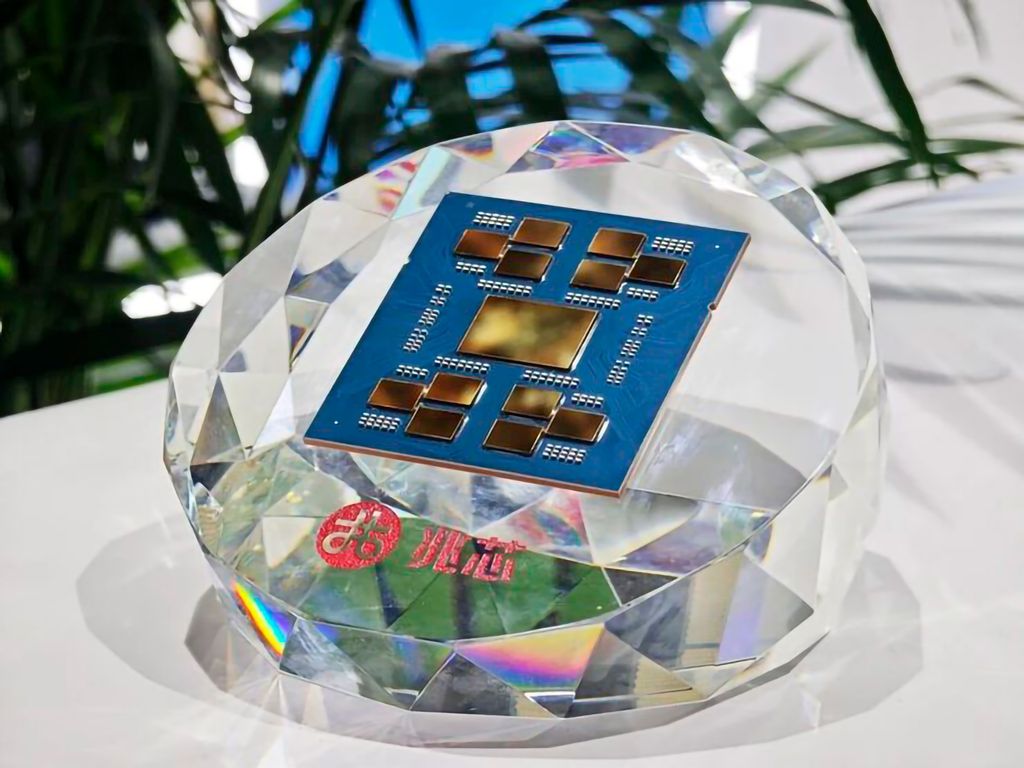

兆芯发布的KH-50000照片显示，其芯片组布局与AMD的略有差异，但核心设计保持一致。巨大的I/O模块位于处理器中央，四周环绕着四个计算模块集群。每个集群包含三个计算模块，共计十二个。每个模块集成了八个核心和32MB的三级缓存。组装完成后，该处理器将包含96个核心和384MB的三级缓存。
兆芯开胜KH-50000规格
处理器 |
架构 |
核心数/线程数 |
基础/加速时钟频率（GHz） |
三级缓存（MB） |
内存支持 |
PCIe通道数 |
SATA 3.2端口 |
USB端口 |
插槽 |
封装尺寸（mm） |
|---|---|---|---|---|---|---|---|---|---|---|
KH-50000 |
Century Avenue |
96/96 |
2.2/3.0 |
384 |
12通道DDR5-5200 |
128条PCIe 5.0 + 16条PCIe 4.0 |
12 |
4个USB 3.2第二代 |
LGA |
72 x 76 |
KH-50000 |
Century Avenue |
72/72 |
2.6/3.0 |
384 |
12通道DDR5-5200 |
128条PCIe 5.0 + 16条PCIe 4.0 |
12 |
4个USB 3.2第二代 |
LGA |
72 x 76 |
KH-40000/32 |
永丰 |
32/32 |
2.5/无 |
64 |
8通道DDR4-3200 |
128条PCIe 3.0 |
16 |
8个USB 3.2第一代 |
LGA |
77.5 x 56.5 |
KH-50000的时钟频率表现不俗，符合服务器芯片的预期标准。96核版本的基础时钟频率为2.2GHz，加速时钟频率为3.0GHz。由于72核芯片的核心数较少，兆芯将基础时钟频率提升至2.6GHz，但加速时钟频率保持不变。尽管兆芯已发布了KH-50000，但并未透露这款即将上市的服务器芯片的热设计功耗（TDP）或其他功耗指标。芯片粒架构的优势在于，兆芯可以有效利用较旧的工艺节点来制造KH-50000。若不考虑功耗因素，制裁带来的影响将大大减小。
作为对比，AMD历来将其顶级EPYC（霄龙）芯片的功耗控制在300-350W范围内，且这还是在具备SMT功能的情况下。尽管如此，这家芯片制造商最近已将功耗上限提升至500W，考虑到其EPYC（霄龙）处理器的核心数高达192个，这也是情理之中的。
除了核心数的增加，KH-50000还推动了中国服务器处理器的发展。它现在支持高达12通道的DDR5-5200内存，最大内存容量可达3TB，而KH-40000仅支持DDR4-3200内存，最大内存容量为2TB。兆芯已添加了对计算快速链路（CXL）互连的支持。此外，KH-50000的扩展能力也得到了提升，包括128条PCIe 5.0通道和16条PCIe 4.0通道，而KH-40000仅提供128条PCIe 3.0通道。
与KH-40000相比，KH-50000的SATA和USB端口数量略有减少。然而，兆芯已将后者升级为支持最新的USB 3.2第二代规范。

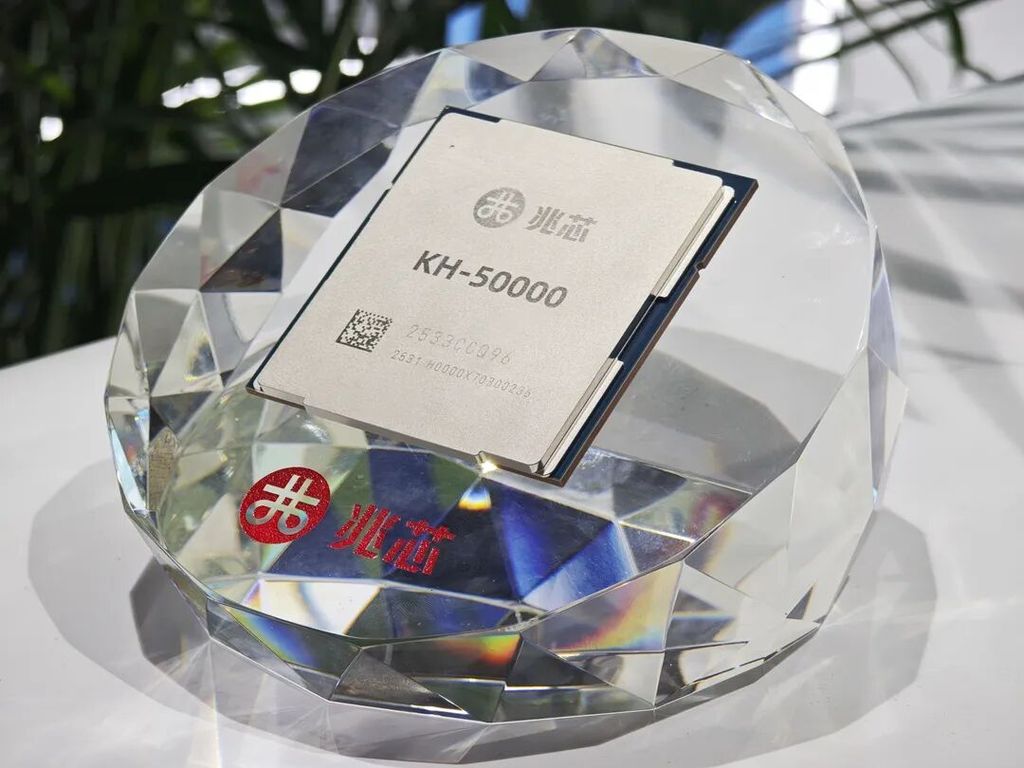

(图片来源：兆芯)
KH-50000支持x86 32位和64位指令集，包括SSE4.2、AVX和AVX2。同时，该芯片也支持虚拟化技术。为遵守中国的安全准则，KH-5000支持中国自主研发的SM2、SM3和SM4加密标准。值得注意的是，兆芯已在KH-50000下方（接触点所在位置）集成了国民技术的第四代可信计算芯片（很可能是NS350）。该芯片符合中国GM/T 0012-2020密码模块标准的安全要求，并符合国际TPM 2.0（SPEC 1.59）标准。
KH-50000的封装尺寸为72 x 76mm，明显大于KH-40000。值得注意的是，它与AMD的Genoa和Bergamo处理器尺寸相同，均为72 x 75.4mm，且兼容SP5插槽。因此，KH-50000的尺寸与AMD更新的EPYC（霄龙）芯片完全一致。
KH-50000采用平面网格阵列（LGA）插槽设计，即引脚位于主板上而非处理器上。兆芯最新的服务器芯片具有可扩展性，类似于AMD的EPYC（霄龙）和英特尔的至强芯片。KH-50000支持2S和4S系统，在后者上可累积多达384个核心。兆芯为其芯片间通信开发了自有的ZPI（兆芯处理器互连）5.0技术。
与人工智能图形处理器（GPU）不同，中国的公司仍能较为轻松地获取服务器芯片，尽管成本可能有所上升。尽管如此，兆芯在国内市场仍不断取得显著进展，且中国当局坚定致力于采用国内生产的技术。因此，即使KH-50000无法比肩AMD或英特尔最新的服务器芯片，该公司仍有可能取得成功。
