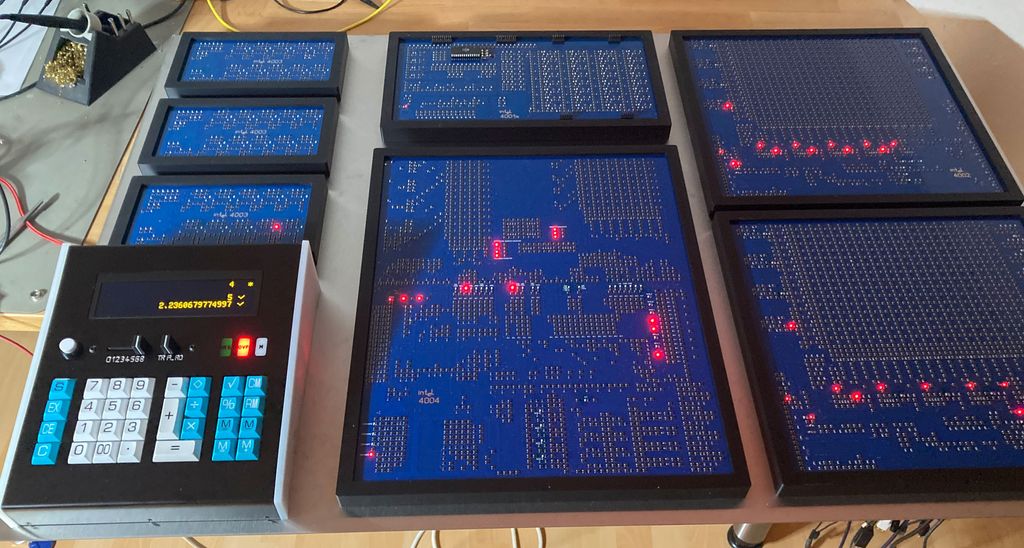

为纪念英特尔4004周年这一重要时刻，一款由分立晶体管精心构建的完整MCS-4计算机模型惊艳登场。在下图中，您可以看到计算器界面两侧整齐排列着七个手工接线的“芯片”，它们以硬件形式完美实现了整个原始Busicom 141-PF计算器的逻辑功能。这意味着，您眼前这些框架式印刷电路板，是英特尔4004 CPU（位于中央最大的一块）的超大复刻版，同时还包括4001 ROM、4002 RAM模块以及4003移位寄存器。

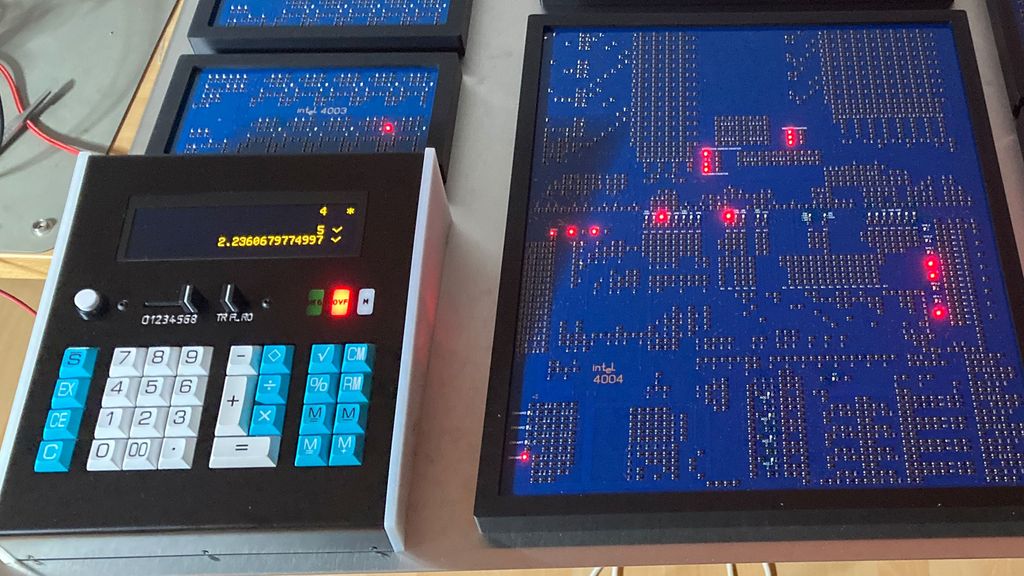

中下方：4004 CPU；中上方：4001 ROM；左上方：三个4003移位寄存器；右侧：两个4002 RAM；左下方：互动式Busicom 141-PF计算器用户界面复制品。（图片来源：www.4004.com，作者Klaus Scheffler）

这款超大计算器由Klaus Scheffler和Lajos Kintli两位匠人近期携手完成，计划于明年某个时候在瑞士的Enter博物馆隆重展出。这将是一场别开生面的互动展览，不仅包含流程图和寄存器估值展示，还有可操作的实体计算器键盘供观众体验，我们推测。

这个引人入胜的项目始于几年前，开发团队从其核心——传奇的4位英特尔4004 CPU入手进行打造。要知道，英特尔正是为1971年推出的Busicom计算器量身定制了这款“首款商用微处理器”。因此，如今整个英特尔4000系列被复刻出来，以支持一台可工作的超大计算器，实属情理之中。

英特尔4004 50周年纪念活动的项目负责人Tim McNerney透露，他于2005年7月专程访问英特尔，旨在获取保存在公司档案中的三张大型4004工程图纸。当时，原始4004芯片设计师Federico Faggin和Rachel Stewart在场确认，这些图纸完整无缺，“绘制得与芯片布局如出一辙”。最终，这项研究催生了您在主图中看到的首个以130倍比例放大的分立晶体管“芯片”。

有趣的是，这款体型大得多的4004 CPU运行速度竟约为老式硅片的两倍，最高可达1.5 MHz，而原版仅为740KHz。博物馆博客将这一性能提升归功于“Scheffler最初选择的专为射频应用设计的低电容、四端场效应晶体管……以及数小时的辛勤付出”。

要复刻出超大尺寸且可工作的4001 ROM、4002 RAM模块和4003移位寄存器，还需进一步的数字考古工作。而现在，我们已经为公众准备好了这场辉煌的展览（明年展出）。

我们最近还报道了所谓的“真实世界”首款微处理器MP944。这项特别创新在英特尔4004商用上市一年多前，就被美国军方采纳使用。然而，功能更为强大的MP944微处理器直到1989年才得以解密。
