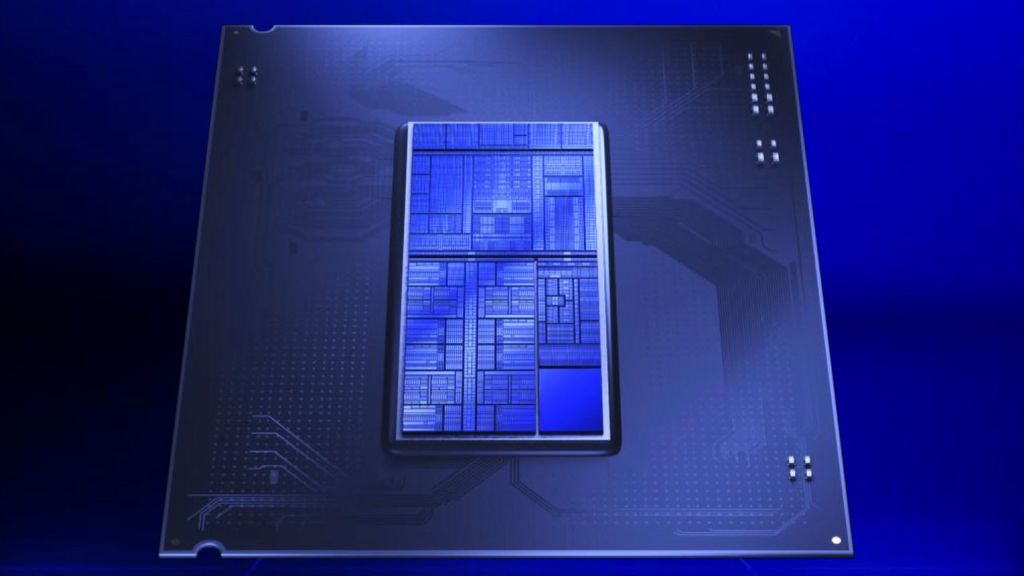

（图片来源：英特尔）

据透露，英特尔计划通过即将发布的Nova Lake系列处理器，挑战现有的功耗极限，该系列处理器有望与市场上最顶尖的CPU一较高下。根据最新泄露的情报，其旗舰版52核桌面处理器预计将采用双计算瓦片架构，PL2功耗限制或将高达474W。这一消息最初由LC Tech Leaks披露，并得到了在英特尔硬件领域有着良好信誉记录的Jaykihn的证实。

PL2，即功率限制2，指的是CPU在短时间内进行加速运算时所能消耗的最大功率。尽管如此，474W的PL2目标值仍然相当惊人，尽管此前有传言称英特尔可能还设定了超过700W的PL4紧急功率限制。需要指出的是，这些功率限制可能仅适用于采用双瓦片架构的顶级型号。

此外，泄露的信息还涉及了即将推出的平台，包括之前传闻的LGA1954插槽。据悉，Nova Lake-S将需要新一代的主板支持。主板供应商预计会根据持续的PL1功率水平对主板进行分类，提供适用于35W、65W、125W和175W CPU的不同配置。据传，发烧级主板（可能是Z990系列）还将配备三个EPS 8针CPU电源接口，而非传统的两个。尽管供应商可以选择添加第三个接口，但其主要目的是为了支持极限超频，不会对CPU的额定性能配置产生影响。

最新视频来自

观看完整视频：

即将面世的Nova Lake-S系列预计将被命名为“Core Ultra 400S”，这将是英特尔多年来在桌面CPU领域的一次重大革新。我们之前曾报道过泄露的规格信息，显示其配置范围从6核到52核，支持DDR5-8000内存。旗舰版52核型号预计将配备16个性能核、32个效率核，以及全新的大型末级缓存（bLLC）设计，旨在挑战AMD在3D V-Cache游戏方面的领先地位。此外，该公司还计划推出集成Xe3显卡、Thunderbolt 5、PCIe 5.0连接以及针对AI工作负载的升级版NPU的产品。

尽管这些规格尚未得到官方证实，但显然英特尔正致力于通过其下一代处理器在游戏性能、多线程性能以及整体平台能力方面实现显著提升。
