导语：

随着加密隧道成为企业网络的基础设施，“能够建立连接”仅是基本要求，“在各种异常场景下仍能正确处理”才是真正的考验。

在实际测试中，以下场景经常出现：

两台不同厂商的IPSec设备，规格上均支持AES-256、SHA-512、MODP-4096，配置完全一致，协商却以失败告终；

抓包分析表明，问题往往源于某一协议字段的细微差异——如SPI格式不符、消息ID溢出、交换类型不被识别等。这正是IPSec一致性测试需要解决的问题。本文以信而泰ALPS测试平台为例，解析一致性测试的方法与实践。

壹

IPSec一致性测试的必要性

IPSec（IP Security）是面向IP层提供加密与认证功能的协议框架，主要由IKE（密钥交换）与ESP/AH（数据封装）两部分构成。它并非单一协议，而是一套“协议族”：IKE分为v1、v2两个版本，每个版本又叠加多种加密算法、哈希算法、DH组与认证方式的排列组合。

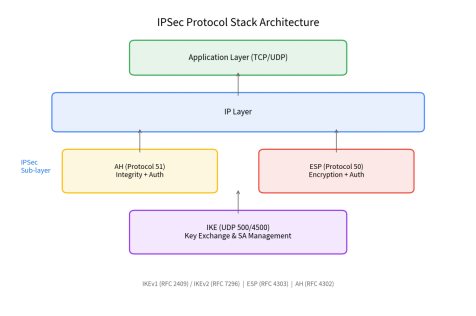

图1 IPSec协议栈架构示意图

但支持相应算法并不等同于设备间能够互通，配置一致也不必然保证协商成功。两台设备在建立加密隧道时，必须在IKE协商阶段对每个参数达成一致——加密算法、哈希算法、DH组、生命周期、认证方式，任一字段不匹配，协商即告失败。而标准协议仅规定了正常情况下的协商流程，未对各字段异常时的错误处理方式作出明确规定，这为不同厂商的实现留下了较大的差异空间。

IKEv1与IKEv2：两种协商模式

IKEv1分为两个阶段：Phase 1通过主模式（6条报文：策略协商→密钥交换→身份认证）建立IKE SA，Phase 2通过快速模式建立IPSec SA。IKEv2则将协商整合为IKE_SA_INIT（SA协商+DH交换）与IKE_AUTH（身份认证+首个Child SA建立）两个交换，支持CREATE_CHILD_SA进行密钥更新与NAT穿越，协议状态机更为简洁。

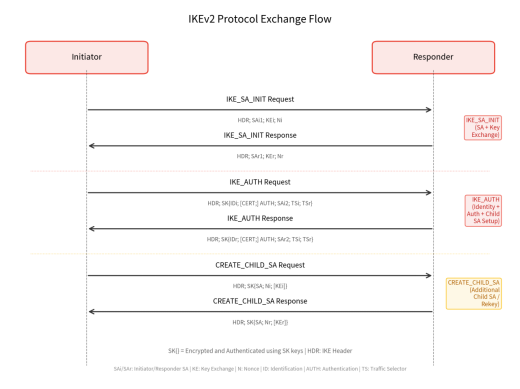

图2 IKEv2协议交换流程图

一致性测试的核心，不在于验证设备在正常场景下能够通信，而在于验证其在异常场景下能否正确拒绝。真实网络中，设备接收的报文并非始终完全合规——网络攻击、协议实现差异、配置错误、中间设备篡改，均可能导致报文字段异常。一台健壮的IPSec设备，应能正确识别异常并拒绝协商，而非发生崩溃、挂起或错误建立不安全隧道。

在讨论一致性测试之前，需要先澄清一个误区：“只要能建立隧道，就说明一致性没有问题。”能够建立隧道，至少说明基本协商可以正常进行，但这只是一致性验证的最低门槛——设备可能在正常报文下一切正常，却在收到版本号异常的报文时发生崩溃，或错误接受SPI不匹配的报文。正常协商成功，并不代表异常场景下也能正确处理，异常报文测试才是真正的考验。

因此，一致性测试面临的核心痛点是：异常场景过于繁杂，依靠人工逐条构造难以全面覆盖；而常规IPSec实现只能发送“正确”的报文，无法精确控制每个协议字段。

贰

信而泰IPsec一致性测试解决方案

ALPS平台一致性测试：将异常报文转化为可控测试变量

信而泰ALPS测试平台的一致性测试能力，核心在于开放IKE协商报文中的关键字段，使测试工程师能够按需修改字段取值，并观察被测设备的响应。

字段级变异：精确控制每一个协议字段

要构造异常场景，需要能够精确控制每个协议字段的测试工具，而常规IPSec实现只会发送“正确”的报文。ALPS平台的做法是：开放报文头与提议中的全部关键字段，支持单因子变异测试。

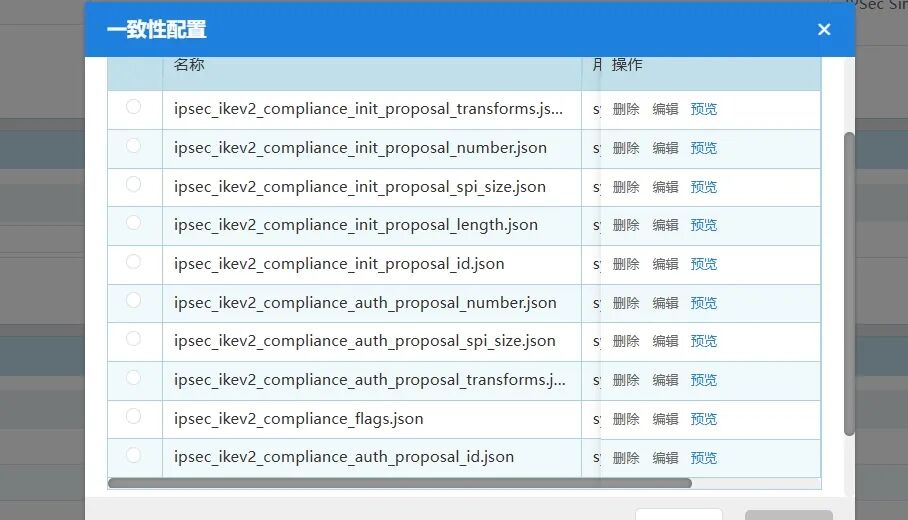

在 IKEv2 一致性测试配置界面中，“使能一致性配置”开关默认关闭，字段呈置灰状态；开启后，可选择 ALPS 平台内置的一致性配置项，包括SPI Size、ID、NUMBER、Transform、Flags 等，同时支持通过上传JSON文件对对应配置参数进行修改。默认状态不影响正常测试，测试工程师仅在需要进行异常测试时开放控制权。

图3 ALPS平台IKEv2一致性测试配置界面

以IKEv2为例，可控制的字段如表1所示。

表1 IKEv2一致性测试可控制字段分类

缺省用例：覆盖核心风险点

ALPS平台内置缺省一致性用例，覆盖SPI异常、消息ID异常、交换类型异常、版本异常、Flags异常、初始提议与认证提议各字段异常等场景。每个用例命名规范明确（如TC_1_1_1_IPsec_IKEv2_Version_Invalid），便于测试管理与追溯。

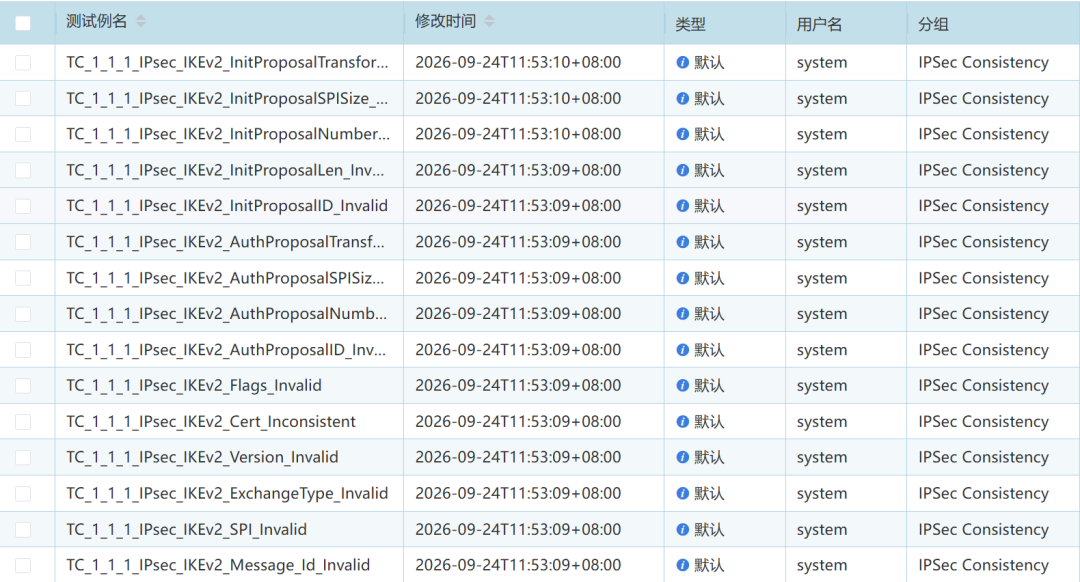

图4 ALPS平台缺省一致性测试用例列表

这些用例的价值不在于数量多，而在于每个用例都对应一个具体字段及明确的预期行为。测试工程师无需自行设计异常构造方案，直接运行缺省用例即可覆盖常见的一致性风险点。

用例设计遵循单因子变异原则，即每次仅变异一个字段，确保测试结果可归因于特定字段的异常，避免多因子交叉干扰。

叁

一致性测试结果分析：异常场景的精确验证

测试运行阶段的核心，是确认异常报文下被测设备的响应是否符合预期。预期判定准则：报文头异常应静默丢弃或返回INVALID_SYNTAX，提议异常应返回NO_PROPOSAL_CHOSEN，SPI异常应丢弃报文；被测设备在任何情况下不得崩溃或错误建立不安全隧道。

典型用例：版本异常测试

以TC_1_1_1_IPsec_IKEv2_Version_Invalid为例，测试工程师开启捕获后运行测试。测试仪在IKE_SA_INIT报文中将Version字段修改为不符合规范的值，并发送给被测设备。

从运行统计可见，Phase1与Phase2的发送、接收数均为0，表明被测设备正确拒绝了异常报文、未作任何响应，协商按预期失败：

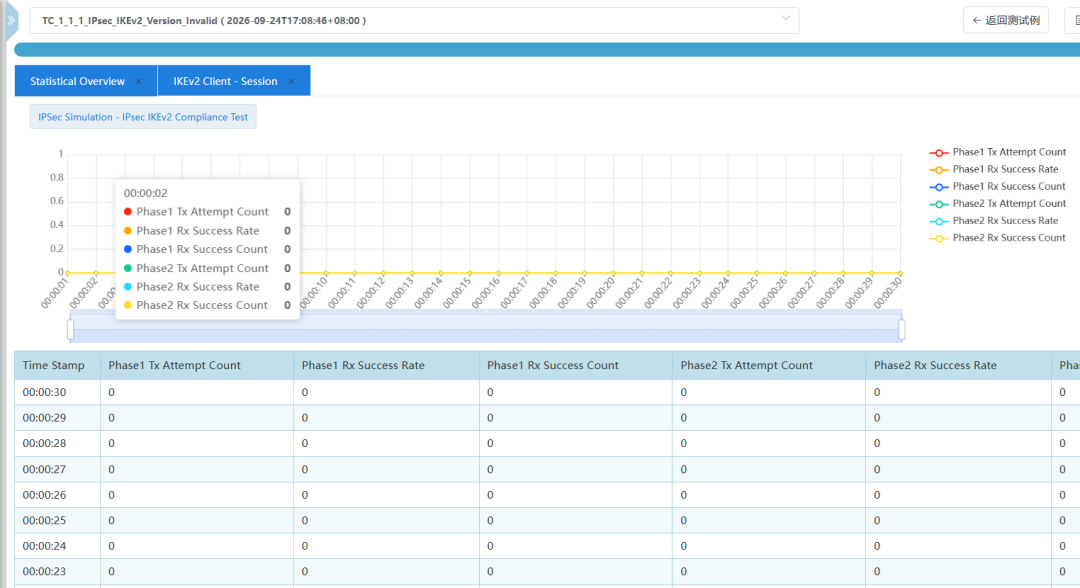

图5 IKEv2版本异常一致性测试运行统计，被测设备正确拒绝异常报文，收发均为0

同时，测试工程师可查看抓包结果，验证异常报文是否被正确构造、被测设备是否按预期响应。

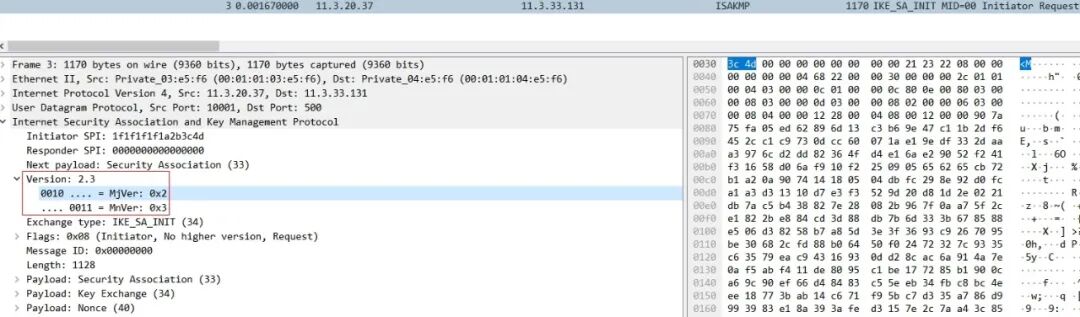

图6 发起方第一条消息Version字段错误，接收方未回复，协商失败

接收方未回复、协商失败——这正是健壮的协议实现应有的表现。

结果判定：通过、失败与未知

一致性测试的结果判定分为三类：

“通过”：被测设备按预期拒绝异常报文，协商失败，且未发生崩溃或资源泄漏；

“失败”：被测设备错误接受异常报文、建立不安全隧道，或发生崩溃、挂起等健壮性问题；

“未知”：协商按预期失败，测试工程师需结合抓包数据人工确认拒绝行为是否符合协议规范。

此外，需要澄清一个常见误解：“一致性测试就是发送错误报文，检验设备是否崩溃。”发送错误报文确实是一致性测试的组成部分，但其目的并非使设备崩溃，而是验证设备是否按协议规范正确处理异常——预期结果通常是设备不回复、协商失败。一致性测试重点关注的问题，并非设备崩溃，而是设备错误接受异常报文、建立不安全隧道——后者才是真正的安全隐患。

肆

从运行到报告：ALPS平台的完整测试闭环

一套有效的测试平台，不仅要具备报文发送能力，还要支持过程查看、结果存储与报告输出。ALPS平台提供了从测试运行到报告导出的完整闭环。

测试结果：统一管理，可追溯

所有用例执行结果统一保存在测试结果列表中，其中包含用例名、开始时间、结束时间、测试时长、执行用户、结果（通过/失败/未知）、用例大小等信息。

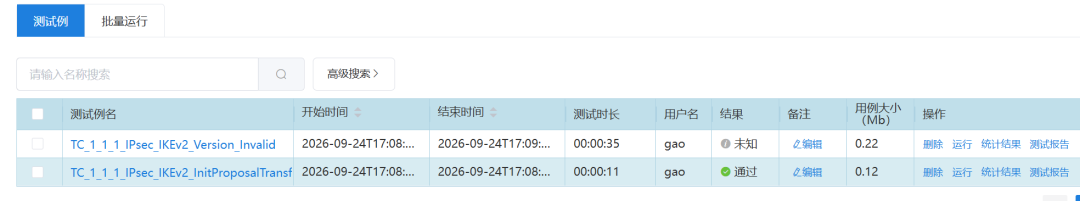

图7 ALPS平台测试结果统一管理界面，支持搜索、重新运行、查看统计和生成报告

测试工程师可随时回看历史测试、重新运行用例、查看统计或生成报告，使测试过程从“一次性操作”转变为“可追溯的工程记录”。

多格式报告：满足不同交付需求

测试工程师点击测试结果中的“测试报告”，即可打开报告页面并下载，报告支持HTML、PDF、CSV、XML、XLSX五种格式：

表2 测试报告导出格式及适用场景

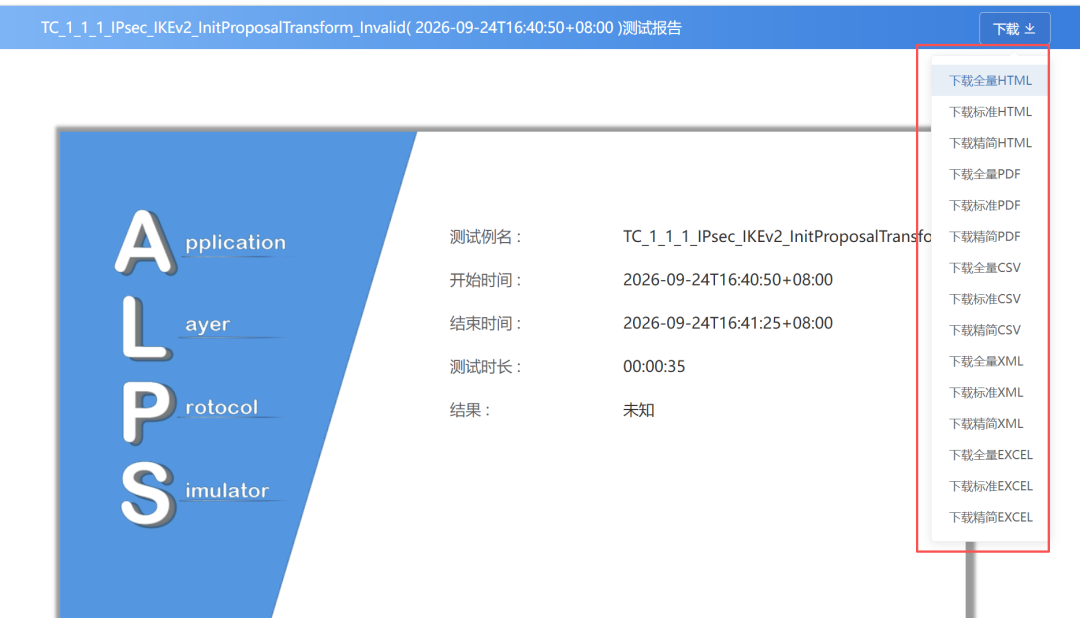

图8 ALPS平台测试报告导出界面，支持HTML/PDF/CSV/XML/XLSX五种格式

这一闭环的意义在于：测试并非一次性的临时操作，而是可复现、可追溯、可交付的工程化过程。从配置到运行，从统计到抓包，从结果到报告，每一步均有迹可循。

伍

信而泰DarPeng系列测试平台

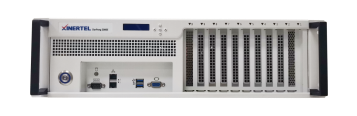

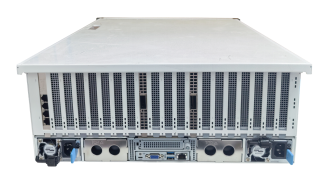

DarPeng2000E/3000E网络应用及安全测试仪

该系列测试仪速率覆盖全面、最高可达400G：支持

10M/100M/1000M/10G/25G/40G/50G/100G/400G全速率端口，可满足从接入到骨干的全场景测试需求；同时支持ALPS平台虚拟化部署，不但可以对IPSec协议一致性内容进行覆盖测试，而且可以精确仿真海量真实用户的网络访问行为，对防火墙、IPS/IDS等应用层感知设备进行压力与性能测试。
