SB Mini II 登场：硬件复刻苹果 Apple II Plus 电脑，6502 CPU+48K 内存
3 小时前
/ 阅读约2分钟
来源：IT之家
Simon Boak发布SB Mini II项目，复刻Apple II Plus计算机，采用SRAM方案，使用Raspberry Pi Pico连接USB键盘，实现更清晰的视频输出。
IT之家 6 月 30 日消息，科技媒体 AppleInsider 昨日（6 月 29 日）发布博文，报道称 Simon Boak 发布 SB Mini II 项目，通过现代元件硬件复刻 Apple II Plus。
IT之家注：Apple II Plus 于 1979 年推出，是苹果早期 8 位个人计算机型号，初代 Apple II（1977 年）的升级版，基于 6502 处理器架构，内存有 16KB、32KB 和 48KB 版本，最高可扩展至 64KB（通过安装语言卡实现）。

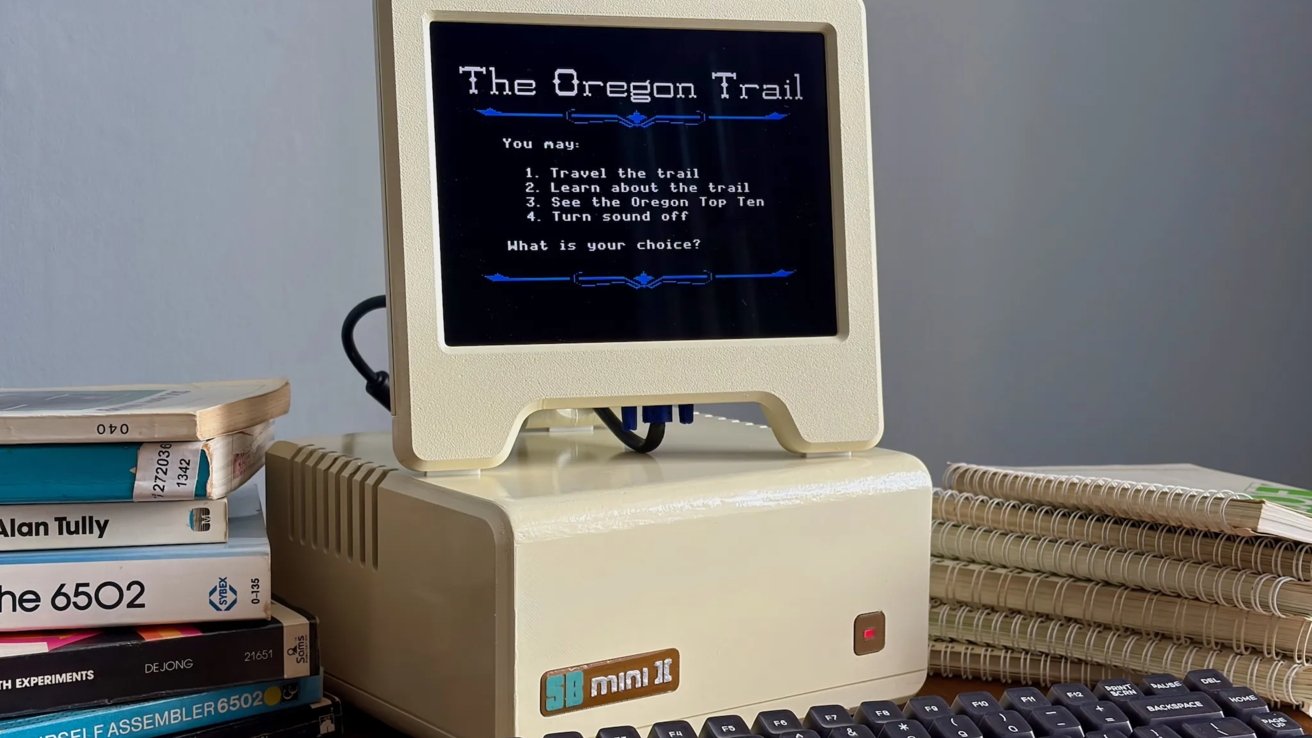

Boak 还为该克隆机设计了一台配套的 Studio II LCD 显示器。

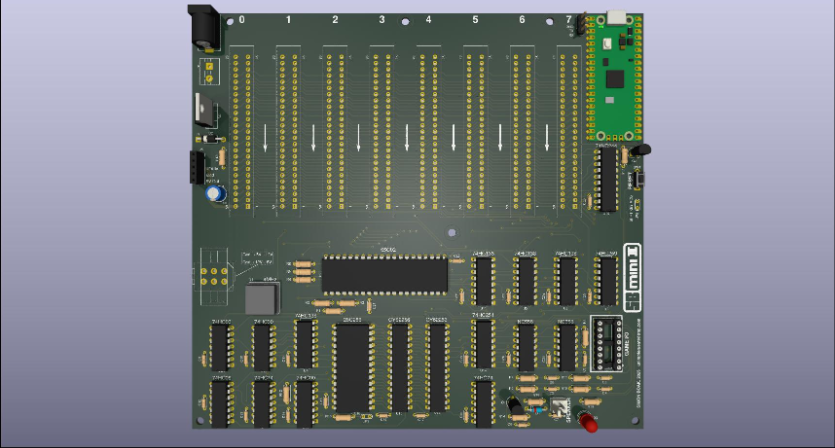

Simon Boak 根据原始手册中的电路图，并查询相关书籍资料，整理出整体设计方案与元件采购清单，并指出包括 6502 CPU 在内，多数基础逻辑芯片目前依然可以网购买到。
在内存方面，该媒体指出 Apple II Plus 原版采用 DRAM 方案，而 SB Mini II 项目改用 SRAM 方案，后者是一种无需周期性刷新即可保存数据的存储器，相比 DRAM，外围控制电路通常更简单。
项目使用 1.5 颗 32K SRAM 芯片，组成 Apple II Plus 所需的 48K 内存，从而减少刷新电路需求并简化硬件设计。
在视频输出方面，Boak 为实现更清晰的视频输出，移除了部分视频生成逻辑，并改用 Apple II VGA 卡。
输入部分，项目使用 Raspberry Pi Pico 连接 USB 键盘。报道称，Pico 可生成与原键盘一致的并行数据信号，同时省去电压电平转换器。
